АПвВнг(А)-LS-10 1х500мк/70

Вернуться в каталог

АПвВнг(А)-LS-10 1х500мк/70

АПвВнг(А)-LS-10 1х500мк/70 АПвВнг(А)-LS-10 1х500мк/70
Характеристики
Материал жилы
Алюминий
Количество жил
1
Сечение жилы, мм2
500
Исполнение жилы
Многопроволочная
Форма жилы
Круглая
Напряжение, кВ
10
Упаковка
Барабан
В наличии 800 м
1460 руб./м с НДС
Цены, указанные на сайте, не являются публичной офертой. Наличие уточняйте у менеджеров по продажам.
  • Применение
  • Технические характеристики
  • Конструкция

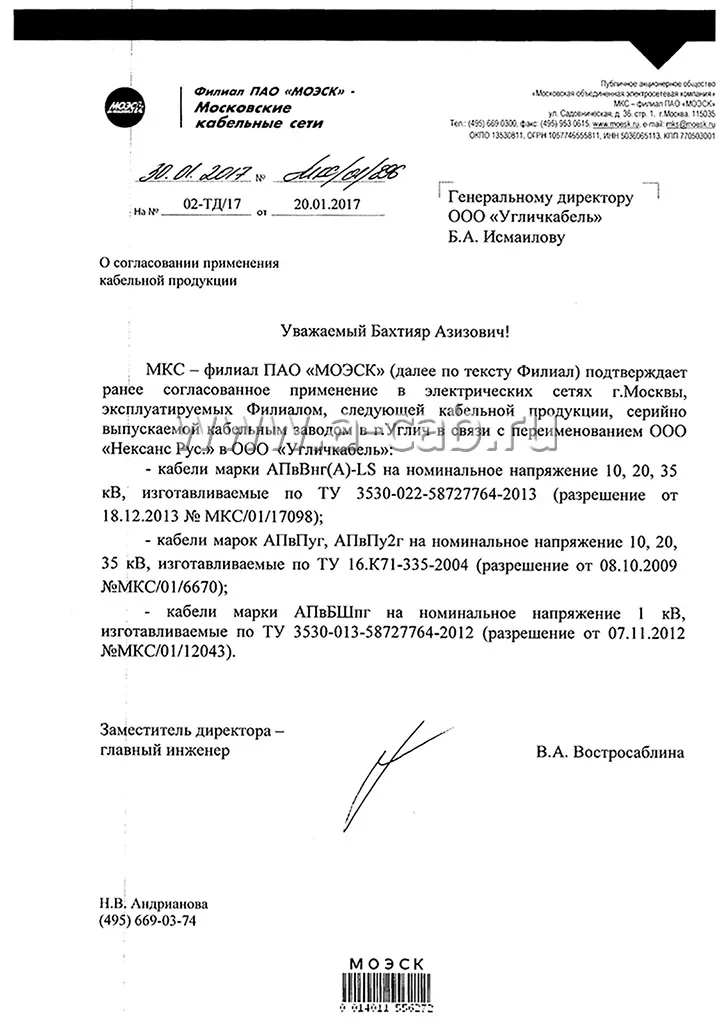

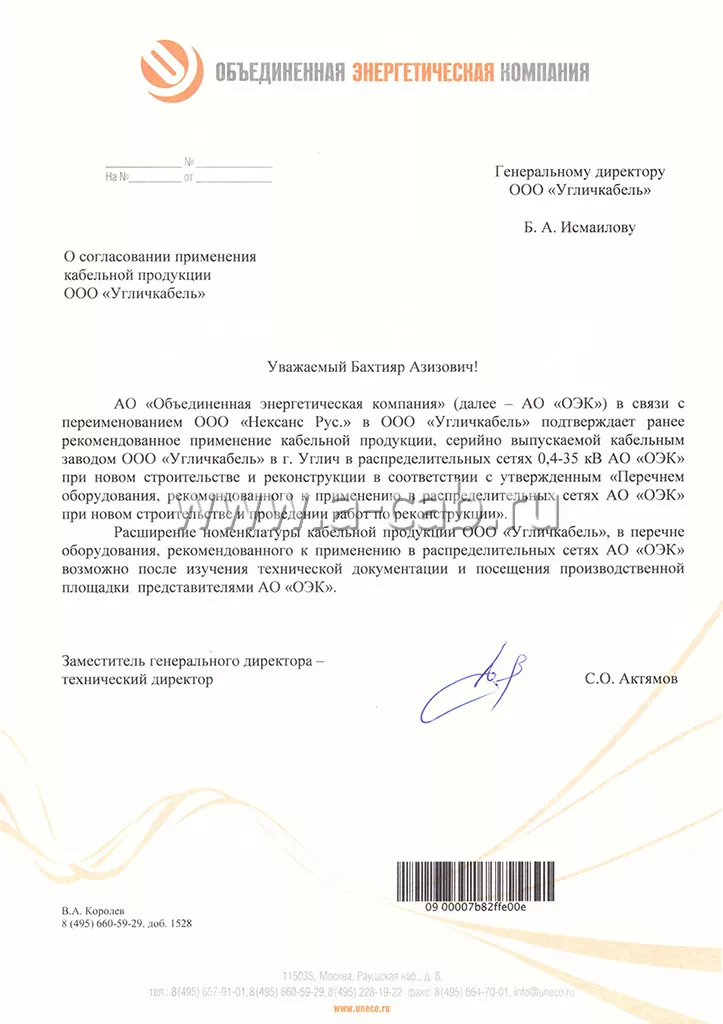

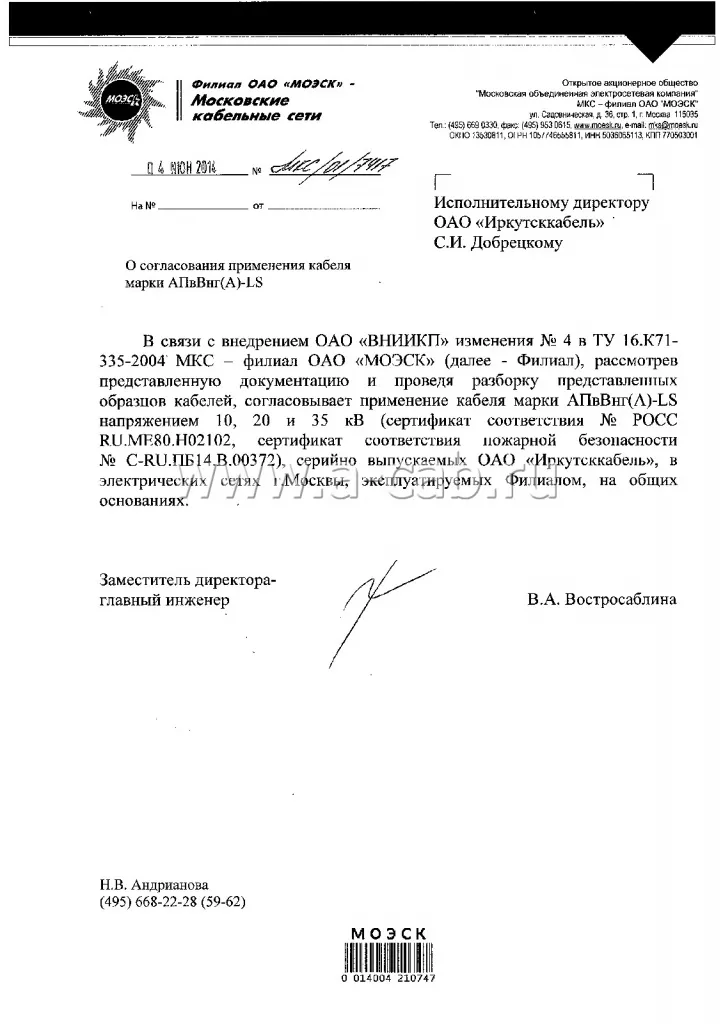

  • Разрешение "МОЭСК", "ОЭК", "Россети"
  • Калькулятор

Силовой кабель с изоляцией из пероксидносшиваемого полиэтилена в ПВХ оболочке пониженной пожароопасности с низким дымо- и газовыделением, алюминиевый на напряжение 10 кВ. ТУ 16.К71-335-2004 (Базовый документ - ГОСТ Р 55025-2012).


Силовой кабель с изоляцией из пероксидносшиваемого полиэтилена предназначен для передачи и распределения электрической энергии в стационарных установках, на номинальное переменное напряжение 10 кВ частотой 50 Гц для сетей с изолированной или заземленной нейтралью. Для групповой прокладки в кабельных сооружениях, коллекторах и производственных помещениях. Силовой кабель может быть проложен в сухом грунте (песке, песчано-глинистой и нормальной почве с влажностью не менее 14 %). Кабель предназначен для прокладки на трассах без ограничения разности уровней.


Силовой кабель марки АПвВнг(А)-LS на напряжение 10; 20 кВ может быть использован для прокладки во взрывоопасных зонах классов В-Iб,В-Iг, В-II, В -IIa.

  • Диапазон температур эксплуатации: от – 50°С до 50°С.
  • Монтаж силового кабеля должен производиться при температуре: не ниже -15°С.
  • Допустимый нагрев токопроводящей жилы при эксплуатации, не более: 90 °С.
  • Допустимый нагрев токопроводящей жилы при коротком замыкании, не более: 250 °С.
  • Допустимая температура нагрева жилы силового кабеля в режиме перегрузки, не более: 130 °С.
  • Предельная температура нагрева токопроводящей жилы по условию невозгорания, не более: 400°С.
  • Строительная длина силового кабеля оговаривается при заказе.
  • Гарантийный срок эксплуатации: 5 лет с даты ввода силового кабеля в эксплуатацию.
  • Срок службы силового кабеля: не менее 30 лет.

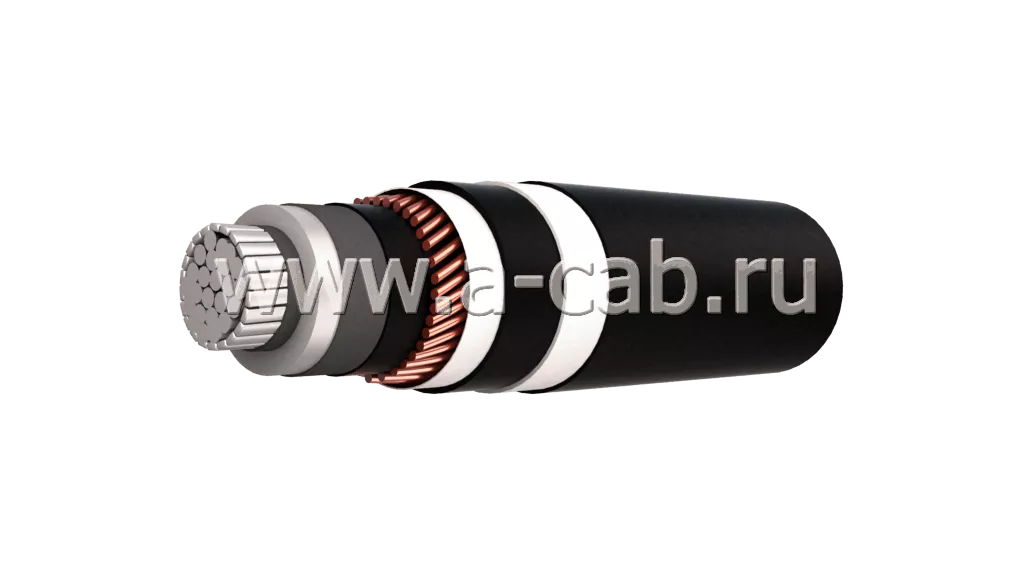

1. Токопроводящая жила – алюминиевая, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.
2. Экран по жиле – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция – из пероксидносшиваемого полиэтилена.
4. Экран по изоляции – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5. Комбинированный экран: – слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты и повив из медных проволок, поверх которых спирально наложена медная лента.
6. Разделительный слой – из стеклоленты.
7. Внутренняя оболочка – из поливинилхлоридного пластиката пониженной пожароопасности.
8. Термический барьер – из стеклолент.
9. Оболочка – из поливинилхлоридного пластиката пониженной пожароопасности.

«Кирскабель»
«Рыбинсккабель»
«Иркутсккабель»
«Камкабель»
«Угличкабель»
«Сарансккабель»
«Угличкабель»
«ЭМ-КАБЕЛЬ»
«ЭМ-КАБЕЛЬ»
