Силовой кабель АПвВнг ls 1х240

Вернуться в каталог

АПвВнг(А)-LS 1х240мк/50-10 кВ

АПвВнг(А)-LS 1х240мк/50-10 кВ АПвВнг(А)-LS 1х240мк/50-10 кВ
Характеристики
Материал жилы
Алюминий
Количество жил
1
Сечение жилы, мм2
240
Исполнение жилы
Многопроволочная
Форма жилы
Круглая
Напряжение, кВ
10
Упаковка
Барабан
В наличии 2625 м
959 руб./м с НДС
Цена указана для юр. лиц. Стоимость для физ. лиц уточняйте у наших менеджеров. Не является публичной офертой.
  • Применение
  • Технические характеристики
  • Конструкция

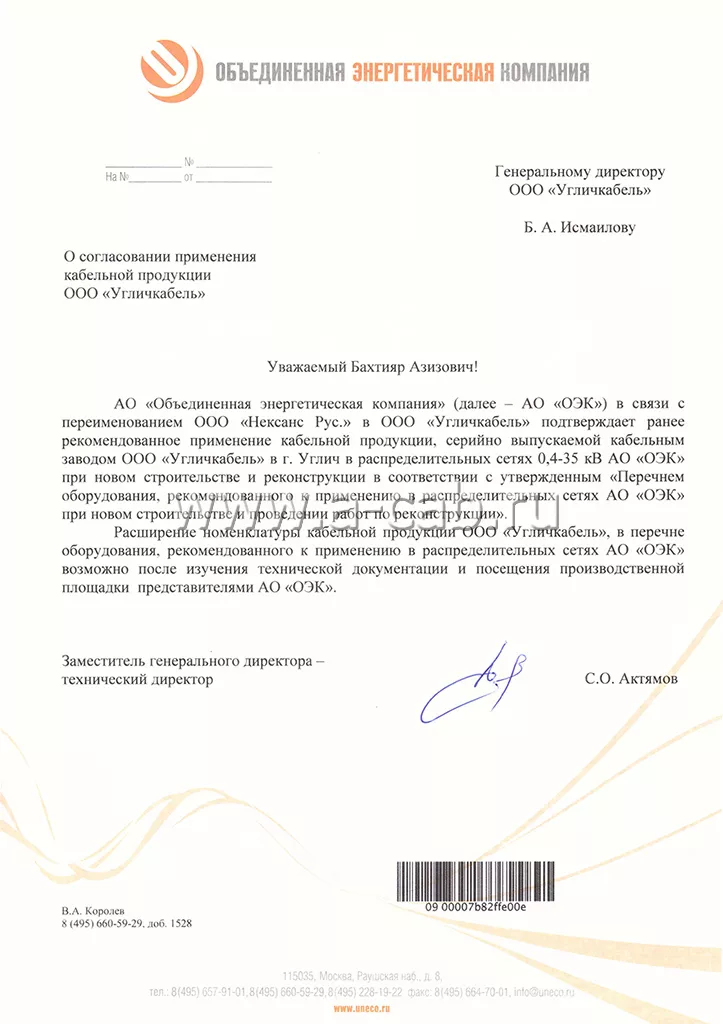

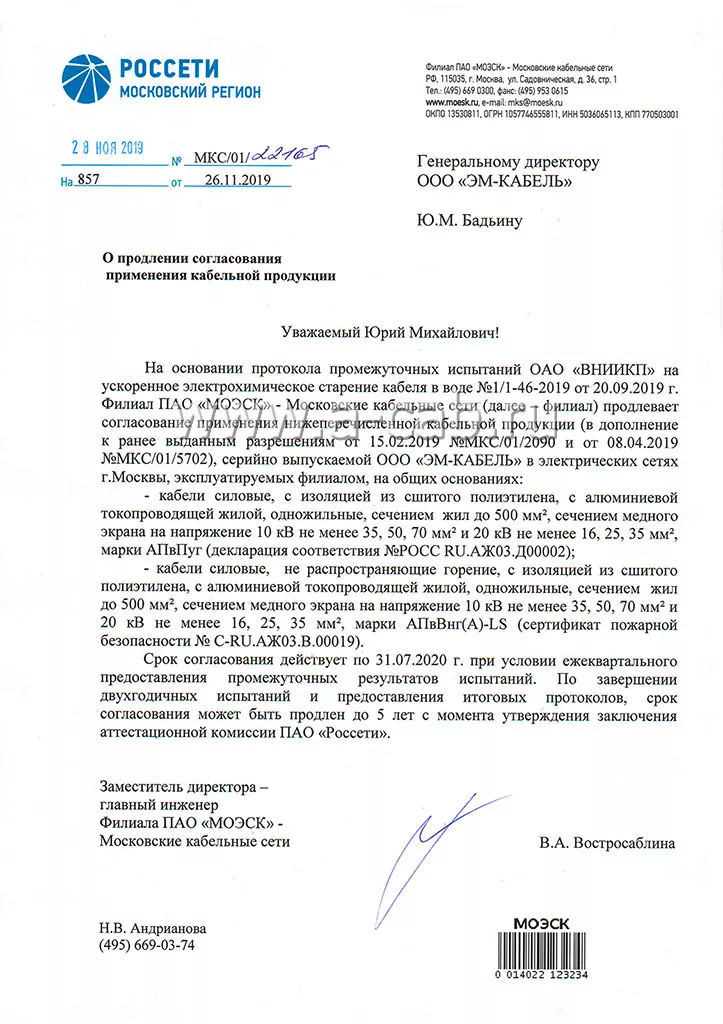

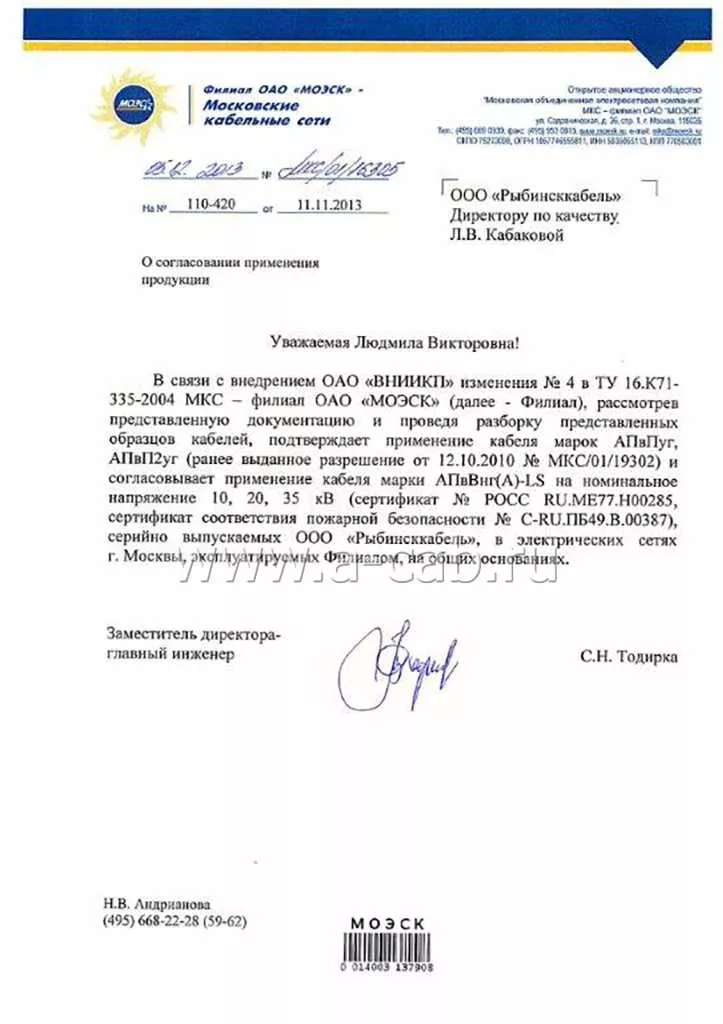

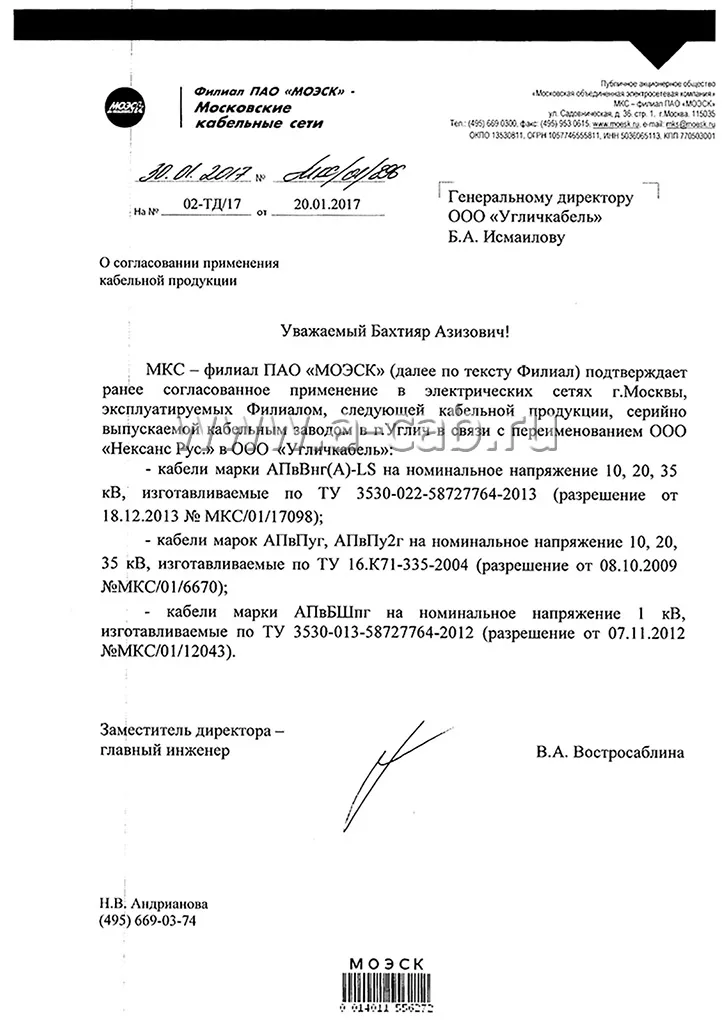

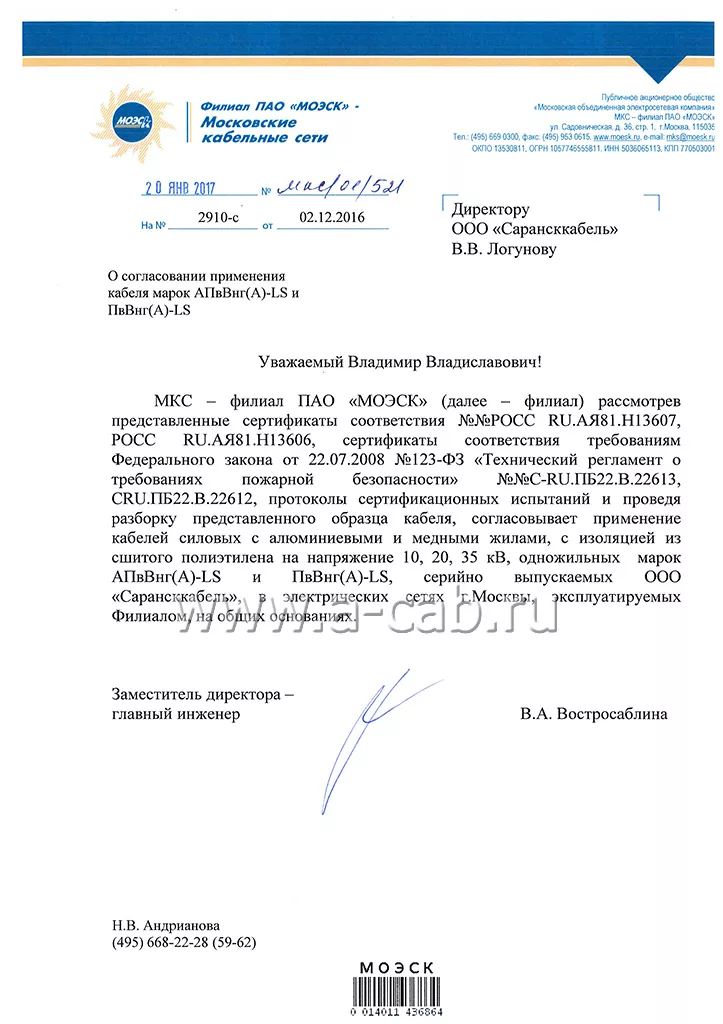

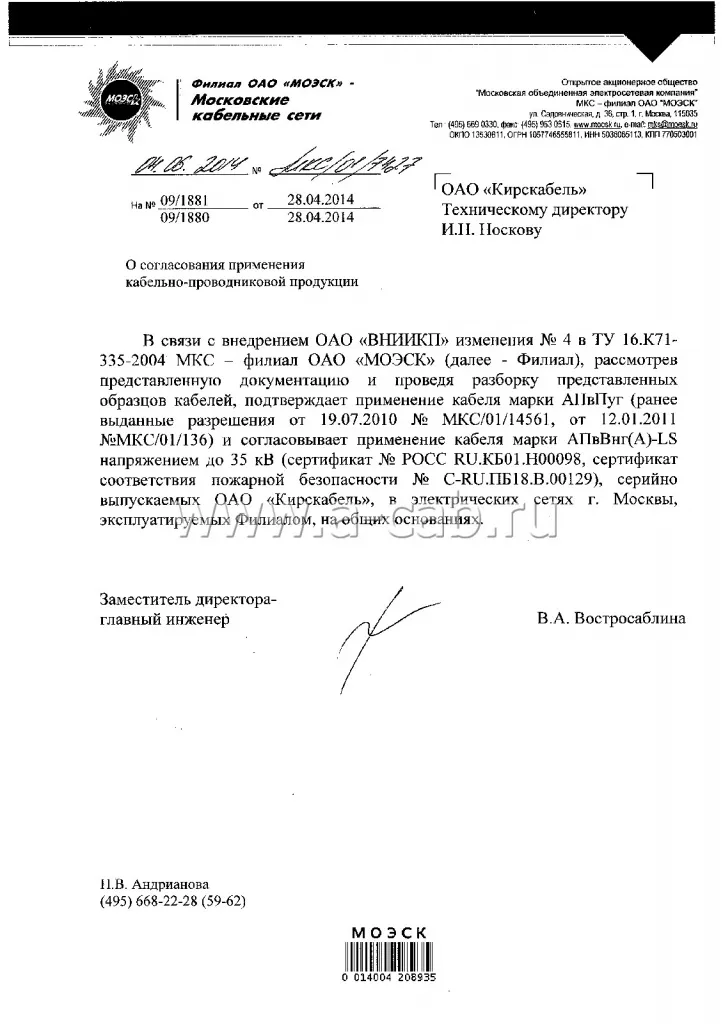

  • Разрешение "МОЭСК", "ОЭК", "Россети"
  • Калькулятор

Силовой кабель АПвВнг(А)-LS 1х240мк/50-10 кВ с изоляцией из пероксидносшиваемого полиэтилена в ПВХ оболочке пониженной пожароопасности с низким дымо и газовыделением, алюминиевый на напряжение 10 кВ. ТУ 16.К71-335-2004, ТУ 16.К180-014-2009 (Базовый документ - ГОСТ Р 55025-2012).


Расшифровка маркировки кабеля АПвВнг(А)-LS 1х240мк/25-10 кВ

  • Аалюминиевая токопроводящая жила;
  • Пвизоляционный слой сделан из сшитого полиэтилена;
  • Воболочка из поливинилхлоридного пластиката пониженной пожароопасности (ПВХ);
  • нгне распространяет горение при групповой прокладке;
  • LSLowSmoke, с пониженным дымо и газовыделением;
  • Акатегория пожароопасности А;
  • 11 токопроводящая жила;
  • 240номинальное сечение жилы 240 мм2;
  • 50номинальное сечение экрана 50 мм2;
  • 10номинальное напряжение 10 кВ;

Силовой кабель с изоляцией из пероксидносшиваемого полиэтилена предназначен для передачи и распределения электрической энергии в стационарных установках, на номинальное переменное напряжение 10 кВ частотой 50 Гц для сетей с изолированной или заземленной нейтралью. Для групповой прокладки в кабельных сооружениях, коллекторах и производственных помещениях. Силовой кабель может быть проложен в сухом грунте (песке, песчано-глинистой и нормальной почве с влажностью не менее 14 %). Кабель предназначен для прокладки на трассах без ограничения разности уровней.


Силовой кабель марки АПвВнг(А)-LS на напряжение 10; 20 кВ может быть использован для прокладки во взрывоопасных зонах классов В-Iб,В-Iг, В-II, В -IIa.

  • Диапазон температур эксплуатации: от – 50°С до 50°С.
  • Монтаж силового кабеля должен производиться при температуре: не ниже -15°С.
  • Допустимый нагрев токопроводящей жилы при эксплуатации, не более: 90 °С.
  • Допустимый нагрев токопроводящей жилы при коротком замыкании, не более: 250 °С.
  • Допустимая температура нагрева жилы силового кабеля в режиме перегрузки, не более: 130 °С.
  • Предельная температура нагрева токопроводящей жилы по условию невозгорания, не более: 400°С.
  • Строительная длина силового кабеля оговаривается при заказе.
  • Гарантийный срок эксплуатации: 5 лет с даты ввода силового кабеля в эксплуатацию.
  • Срок службы силового кабеля: не менее 30 лет.

1. Токопроводящая жила – алюминиевая, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.
2. Экран по жиле – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция – из пероксидносшиваемого полиэтилена.
4. Экран по изоляции – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5. Комбинированный экран: – слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты и повив из медных проволок, поверх которых спирально наложена медная лента.
6. Разделительный слой – из стеклоленты.
7. Внутренняя оболочка – из поливинилхлоридного пластиката пониженной пожароопасности.
8. Термический барьер – из стеклолент.
9. Оболочка – из поливинилхлоридного пластиката пониженной пожароопасности.

«Кирскабель»
«Рыбинсккабель»
«Иркутсккабель»
«Камкабель»
«Угличкабель»
«Сарансккабель»
«Угличкабель»
«ЭМ-КАБЕЛЬ»
«ЭМ-КАБЕЛЬ»
