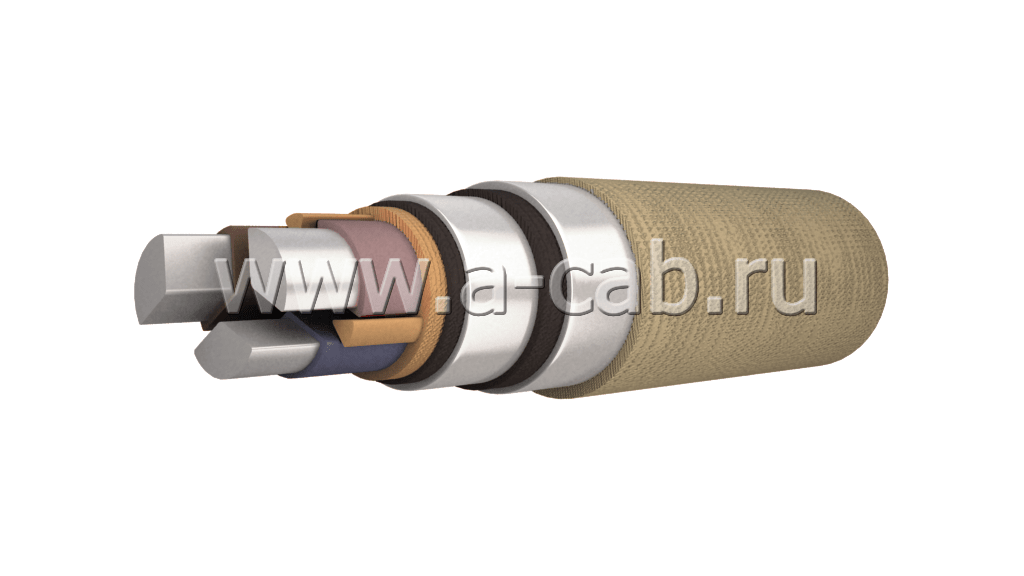

Кабель АСБ2л
Кабель АСБ2л 3х50 ос-10
Кабель АСБ2л 3х70 мс-10
Кабель АСБ2л 3х95 мс-10
Кабель АСБ2л 3х120 мс-10
Кабель АСБ2л 3х150 мс-10
Кабель АСБ2л 3х185 мс-10
Кабель АСБ2л 3х240 мс-10
АСБ2л относится к силовым электрокабелям с бумажно-пропитанной изоляцией. Его используют в регионах с умеренным или холодным климатом. Производится кабель АСБ2л согласно ГОСТ 22483-2012 и ГОСТ 18410-73.
Область применения
Силовой кабель используется для прокладывания в распределительных сетях, используемых для подвода электроэнергии к оборудованию и промышленным станкам, работающим под напряжением до 10 кВ. Электропровод АСБ2л под напряжение 1/6/10 кВ может применяться как в сетях переменного тока, так и постоянного. Если происходит передача постоянного тока, напряжение в сети может превышать номинальные характеристики в 2,5 раза.
Важно: кабель АСБ2л в конструкционном исполнении с двумя медными контрольными жилами (сечение 1,5 мм2) используется в составе сетей электрифицированного транспорта.
Силовые кабели АСБ2л могут эксплуатироваться как в специальных кабельных траншеях, так и в грунте со средней и высокой коррозионной активностью. При прокладывании кабельных трасс допускается присутствие в почве блуждающих токов. Во время использования кабеля на него не должны воздействовать растягивающие нагрузки.
Расшифровка маркировки
В обозначении кабеля АСБ2л аббревиатура обозначает следующее:
- «А» – токопроводящая жила сделана из алюминия;
- «С» – используется свинцовая оболочка;
- «Б» – кабель имеет броню из стальных лент;
- «2л» – в состав подушки входит дополнительная двойная лента.
Маркируют жилы кабеля цифрами или окрашиванием изоляции в разные цвета.

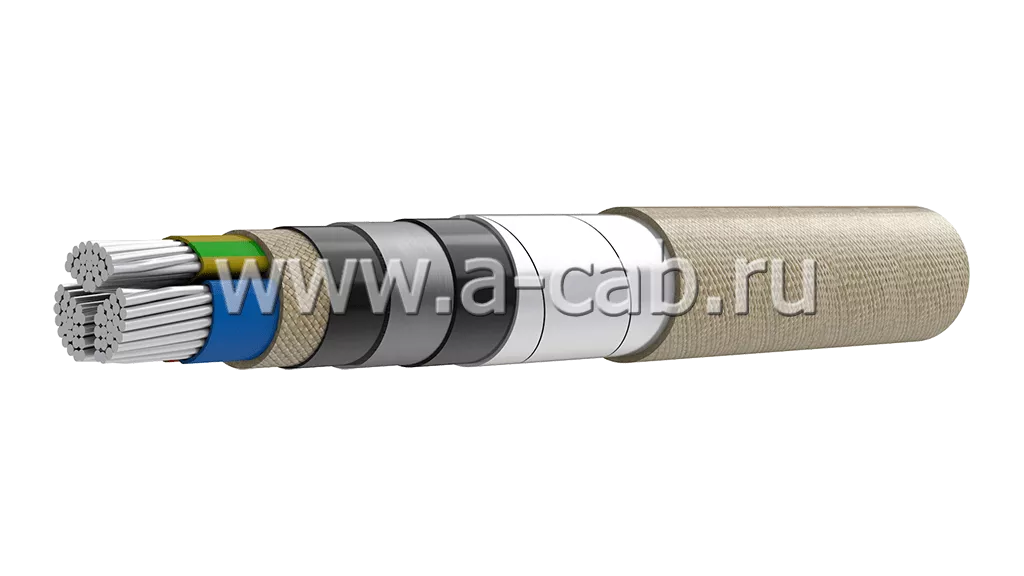

Особенности конструкции
Кабель АСБ2л состоит из следующих элементов:
- токопроводящая алюминиевая жила (в однопроволочном исполнении ее сечение может составлять 25-240 мм2, а в многопроволочном – 70-800 мм2);
- заполнение бумажными жгутами;
- экран, сделанный из токопроводящей бумаги (используется в кабелях, рассчитанных на напряжение от 6 кВ и выше);
- защитная оболочка из свинцовой ленты;
- поясная изоляция, сделанная из бумаги, пропитанной вязким либо нестекающим пропиточным составом;
- слой-подушка, выполненный из битумного состава, ПВХ-пленки и крепированной бумаги;
- фазная изоляция из бумаги, пропитанной специальным токонепроводящим вязким составом;
- стальной бронированный слой;
- внешняя защитная оболочка из волокнистого материала.
Однопроволочные жилы могут иметь круглую форму (сечение 6-50 мм2) и секторную (сечение 25-240 мм2). Многопроволочные жилы выпускаются в секторном исполнении 70-240 мм2.
Эксплуатация
Силовой кабель АСБ2л может эксплуатироваться при температурах внешней среды в пределах от -50°С до +50°С. Его конструкция способна выдерживать влажность до 98% при температуре среды +35°С.
Без предварительного прогрева кабеля можно прокладывать при температурах не ниже 0°С. Минимально возможный радиус изгиба во время монтажа может составлять 15 размеров диаметра кабеля.
В режиме рабочей нагрузки допускается нагревание силового провода до температур от +60°С до +70°С. При токовой перегрузке температура может увеличиться до 90°С, а при коротком замыкании до +200°С.
Заказать силовой кабель АСБ2л можно в интернет-магазине «Альянс Кабель». У нас большой выбор исполнений этого электропровода для подключения различной электрифицированной техники. Чтобы оставить заявку или задать вопрос, вы можете воспользоваться формой обратной связи на сайте или позвонить по телефону, наши менеджеры помогут подобрать кабель под конкретные цели.
