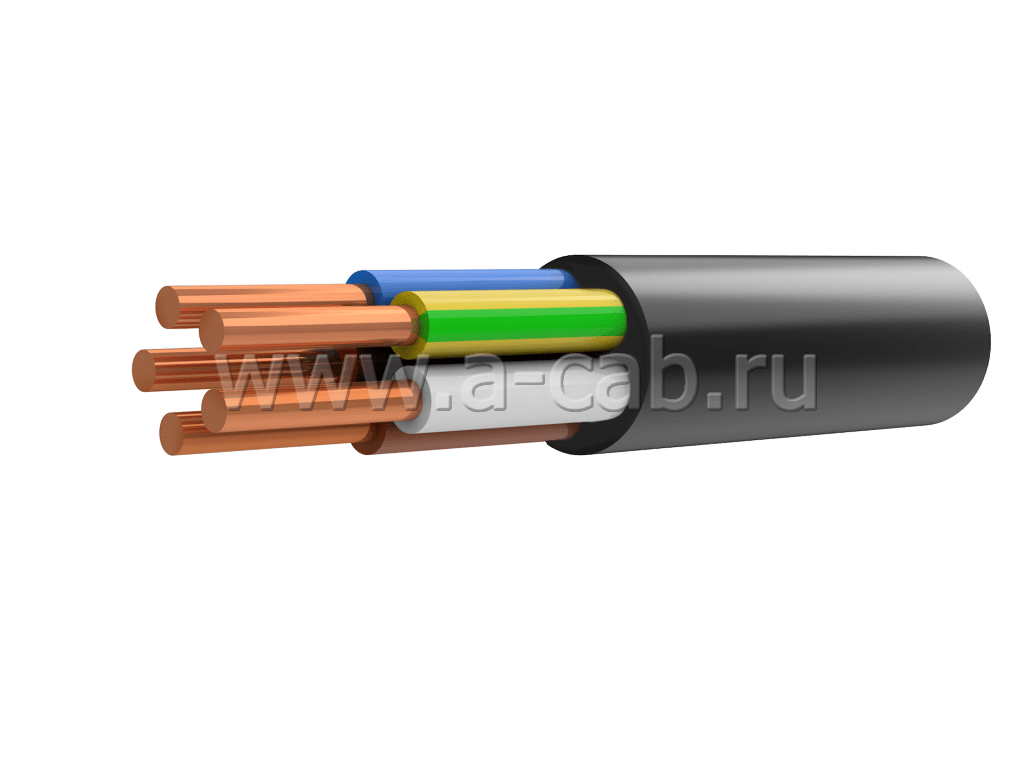

Кабель ВВГнг(А)-LS

ВВГнг(А)-LS относится к силовым кабелям с медной токопроводящей жилой и защитной оболочкой из поливинилхлоридного состава пониженной горючести. Провод рассчитан на использовании при номинальных значениях переменного тока 0,66 кВ или 1 кВ. Число жил в кабеле может составить до 5 штук, размер сечения провода находится в интервале значений от 1,5 до 630 мм2.

Маркировка

Для обозначения кратких характеристик и свойств кабеля ВВГнг LS используется буквенная аббревиатура, которая обозначает следующее:

• «В» – токопроводящие жилы изолированные из поливинилхлоридного пластического состава;
• «В» – внешняя оболочка провода ВВГнг LS, которая также сделана из негорючего поливинилхлоридного состава;
• «Г» – отсутствует оболочка кабеля, исключающая его механические повреждения;
• «нг» – не поддерживает и не распространяет горение при групповом прокладывании;
• «(А)» – показатель класса пожарной безопасности – категория А;
• «LS» – низкие показатели газо- и дымовыделения.

Конструкция

Электрический ток проводится с помощью медной токопроводящей жилы 1 или 2 класса пластичности. Число жил в электрическом кабеле находится в пределах от 1 до 5. Их исполнение может быть одно- или многопроволочным, форма жил круглая или сегментная. Номинальное сечение круглой однопроволочной жилы составляет 1,5-50 мм2, а многопроволочной – 16-1000 мм2. Сегментные жилы бывают только многопроволочными, их сечение находится в пределах 25-400 мм2.

У многожильного кабеля ВВГнг LS сечение всех жил должно быть одинаковым. 4-жильный электрокабель, у которого жилы с номинальным сечением 25 мм2 и больше, может иметь один проводник меньшего сечения – это нулевой или заземляющий провод. Значения сечений основных жил могут составлять от 25 до 400 мм2, а нулевой/заземляющей – от 16 до 185 мм2.

Изоляция жил сделана из поливинилхлоридного пластиката низкой горючести. Для маркировки проводников используются различные цвета, в которые окрашена их изоляция. Нулевой проводник маркируют светло-синим или голубым цветом, а заземляющую жилу – желто-серым.

Электрические проводники кабеля ВВГнг LS образуют скрутку, пустоты которой заполняются изоляционным составом из негорючего ПВХ-пластиката. Заполнение пустот защищает проводники, делает кабель более гибким и округлым.

Поверх проводников с наполнителем пустот накладывается внешняя оболочка, также выполненная из негорючего ПВХ-пластиката.

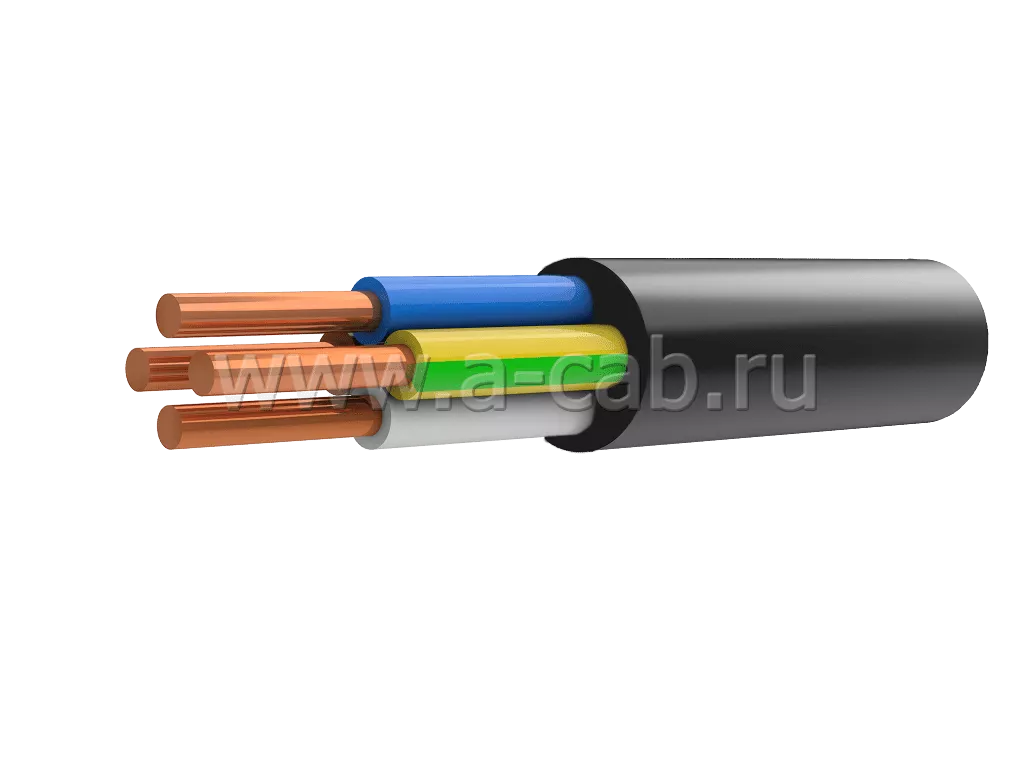

Практическое применение

Электрический кабель ВВГнг LS получил широкое практическое применение. Его используют для:

• распределения и передачи переменного тока частотой 50 Гц и рабочим напряжением 0,66 кВ или 1 кВ;
• прокладывания на горизонтальных и вертикальных участках, где нет перепада высот;
• использования в составе электрических сетей с заземленной или изолированной нейтралью;
• подключения электрических установок, находящихся внутри зданий промышленных объектов;
• прокладывания внутри закрытых кабельных систем, лотков;
• применения на объектах атомной энергетики 3 и 4 класса.

Используемые материалы и конструкция кабеля позволяет прокладывать его во взрывоопасной зоне класса В1 и В1-а.

Особенности монтажа

Прокладку кабеля можно совершать при температуре внешней среды выше -15°С. Если температура ниже, нужно провести предварительный прогрев провода, чтобы улучшить его пластичность.

Во время выполнения поворота кабельной линии минимальный радиус изгиба должен быть не менее 10 диаметров провода (однопроволочное исполнение) или 7,5 диаметров (многопроволочное исполнение).

Если провод ВВГнг LS прокладывается в открытой среде путем его протягивания между двумя точками крепления, максимальное натяжение не должно превышать 50 н/мм2.

Эксплуатация кабеля

Провод рассчитан на использование в широком интервале температур. Минимальное значение -50°С, а максимальное +50°С. При прохождении кабелем тока допускается его нагревание до температуры +70°С. В режиме перегрузки температура может достигать +90°С. При коротком замыкание температура может кратковременно подниматься до +160°С, а возгорание при замыкании начнется, если она поднимется выше +350°С.

Что учитывают при выборе кабеля?

Если нужно купить кабель ВВГнг LS для решения определенной задачи по электрификации объекта, учитывают следующие параметры:

• сечение провода;
• количество жил;
• номинальное напряжение;
• максимальный ток нагрузки;
• величину электрического сопротивления.

От перечисленных характеристик зависят как эксплуатационные возможности кабеля, так и его цена за погонный метр. Помощь в выборе кабеля всегда готовы предоставить менеджеры компании «Альянс Кабель». Заказ можно оформить через онлайн-форму сайта или по телефону отдела продаж. Доставка кабеля возможна в любой регион России.
