Кабель АПвВнг(А)-LS 1х120мк/35-10 кВ
Вернуться в каталог- Применение
- Технические характеристики
- Конструкция

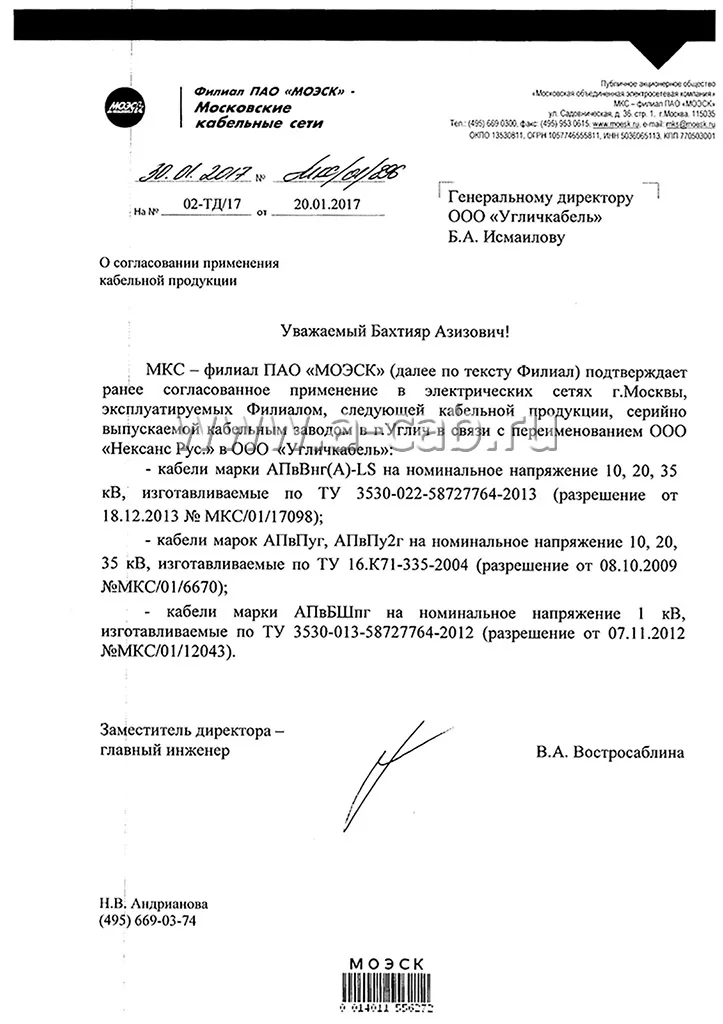

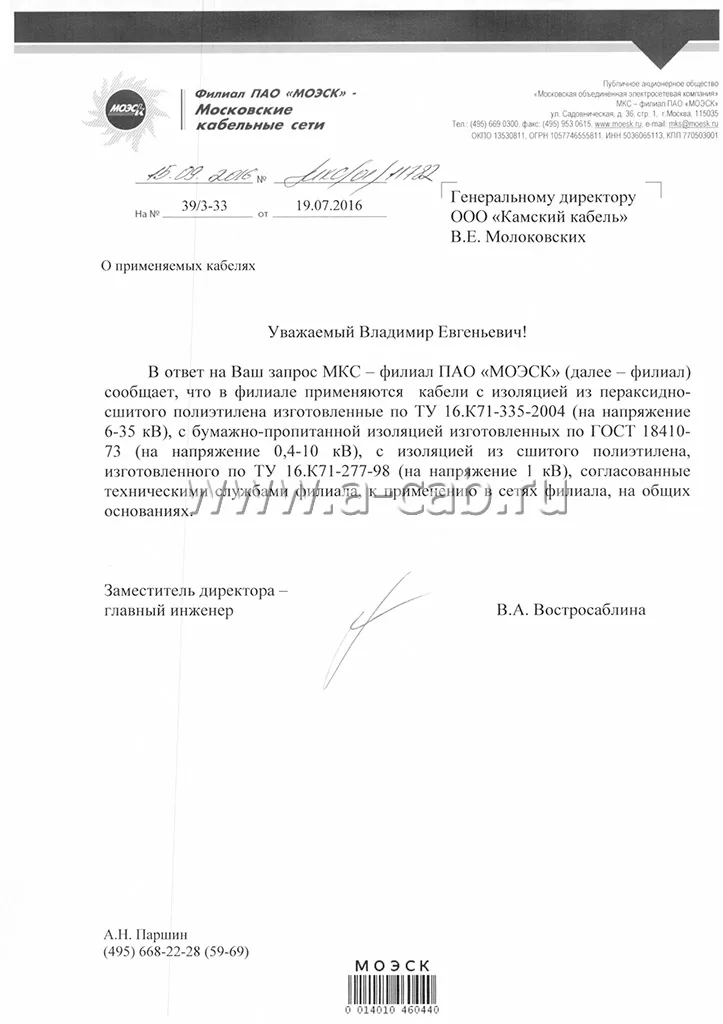

- Разрешение "МОЭСК", "ОЭК", "Россети"
- Калькулятор
Силовой кабель АПвВнг(А)-LS 1х120мк/35-10 кВ с изоляцией из пероксидносшиваемого полиэтилена в ПВХ оболочке пониженной пожароопасности с низким дымо и газовыделением, алюминиевый на напряжение 10 кВ. ТУ 16.К71-335-2004, ТУ 16.К180-014-2009 (Базовый документ - ГОСТ Р 55025-2012).
Расшифровка маркировки кабеля АПвВнг(А)-LS 120мк/25-10 кВ
- А — проводящая ток жила из алюминия;
- Пв — изоляционный слой сделан из сшитого полиэтилена;
- В — оболочка из поливинилхлоридного пластиката пониженной пожароопасности (ПВХ);
- нг — не распространяет горение при групповой прокладке;
- LS — LowSmoke, с пониженное дымо и газовыделение;
- А — категория пожароопасности А;
- 1 — 1 токопроводящая жила;
- 120 — номинальное сечение жилы 120 мм2;
- 25 — номинальное сечение экрана 25 мм2;
- 10 — номинальное напряжение 10 кВ;
Силовой кабель с изоляцией из пероксидносшиваемого полиэтилена предназначен для передачи и распределения электрической энергии в стационарных установках, на номинальное переменное напряжение 10 кВ частотой 50 Гц для сетей с изолированной или заземленной нейтралью. Для групповой прокладки в кабельных сооружениях, коллекторах и производственных помещениях. Силовой кабель может быть проложен в сухом грунте (песке, песчано-глинистой и нормальной почве с влажностью не менее 14 %). Силовой кабель предназначен для прокладки на трассах без ограничения разности уровней.
Силовой кабель марки АПвВнг(А)-LS на напряжение 10; 20 кВ может быть использован для прокладки во взрывоопасных зонах классов В-Iб,В-Iг, В-II, В -IIa.
Диапазон температур эксплуатации ……………………………………………………………… от – 50°С до 50°С.
Монтаж силового кабеля должен производиться при температуре …………………………… не ниже -15°С.
Допустимый нагрев токопроводящей жилы при эксплуатации, не более ……………………………… 90 °С.
Допустимый нагрев токопроводящей жилы при коротком замыкании, не более …………………… 250 °С.
Допустимая температура нагрева жилы силового кабеля в режиме перегрузки, не более …………130 °С.
Предельная температура нагрева токопроводящей жилы по условию невозгорания, не более …… 400°С.
Строительная длина силового кабеля оговаривается при заказе.
Гарантийный срок эксплуатации ……………………… 5 лет с даты ввода силового кабеля в эксплуатацию.
Срок службы силового кабеля ……………………………………………………………………… не менее 30 лет.
1. Токопроводящая жила – алюминиевая, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.
2. Экран по жиле – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция – из пероксидносшиваемого полиэтилена.
4. Экран по изоляции – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5. Комбинированный экран: – слой, наложенный обмоткой, из электропроводящей бумаги или электропроводящей полимерной ленты и повив из медных проволок, поверх которых спирально наложена медная лента.
6. Разделительный слой – из стеклоленты.
7. Внутренняя оболочка – из поливинилхлоридного пластиката пониженной пожароопасности.
8. Термический барьер – из стеклолент.
9. Оболочка – из поливинилхлоридного пластиката пониженной пожароопасности.
Расчет веса кабеля (калькулятор)
Расчет веса производится по складскому ассортименту кабельно-проводниковой продукции Компании Альянс-Кабель
