АПвПуг 1х95мк/25-10 кВ

Вернуться в каталог

АПвПуг 1х95мк/25-10 кВ

АПвПуг 1х95мк/25-10 кВ АПвПуг 1х95мк/25-10 кВ
Характеристики
Материал жилы
Алюминий
Количество жил
1
Сечение жилы, мм2
95
Исполнение жилы
Многопроволочная
Форма жилы
Круглая
Напряжение, кВ
10
Упаковка
Барабан
В наличии 3008 м
460 руб./м с НДС
Цены, указанные на сайте, не являются публичной офертой. Наличие уточняйте у менеджеров по продажам.
  • Применение
  • Технические характеристики
  • Конструкция

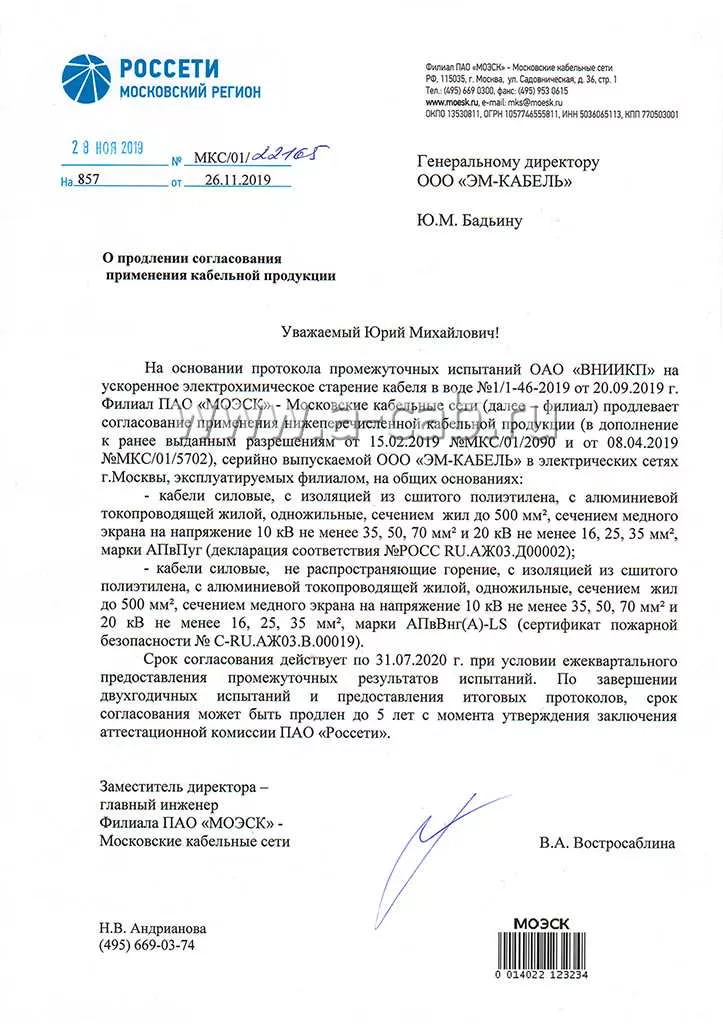

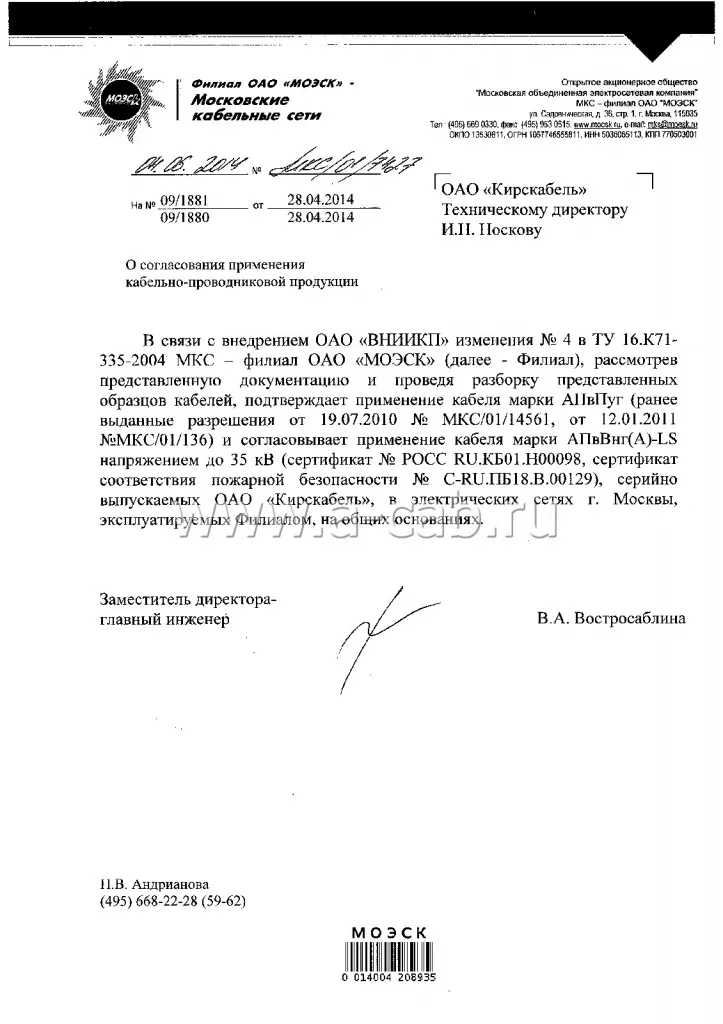

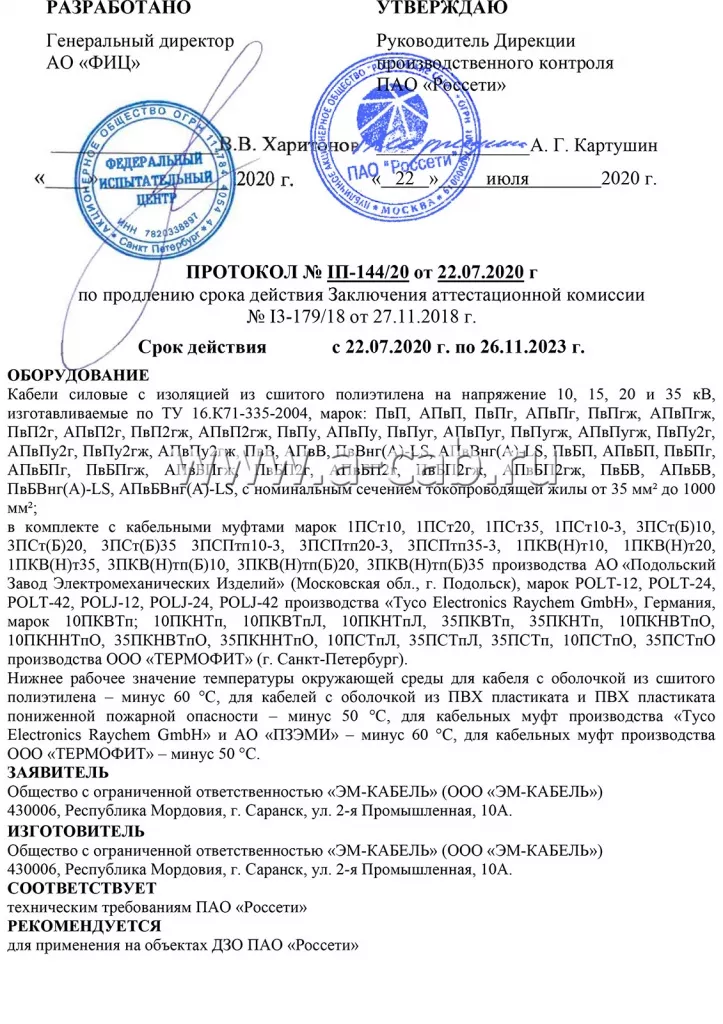

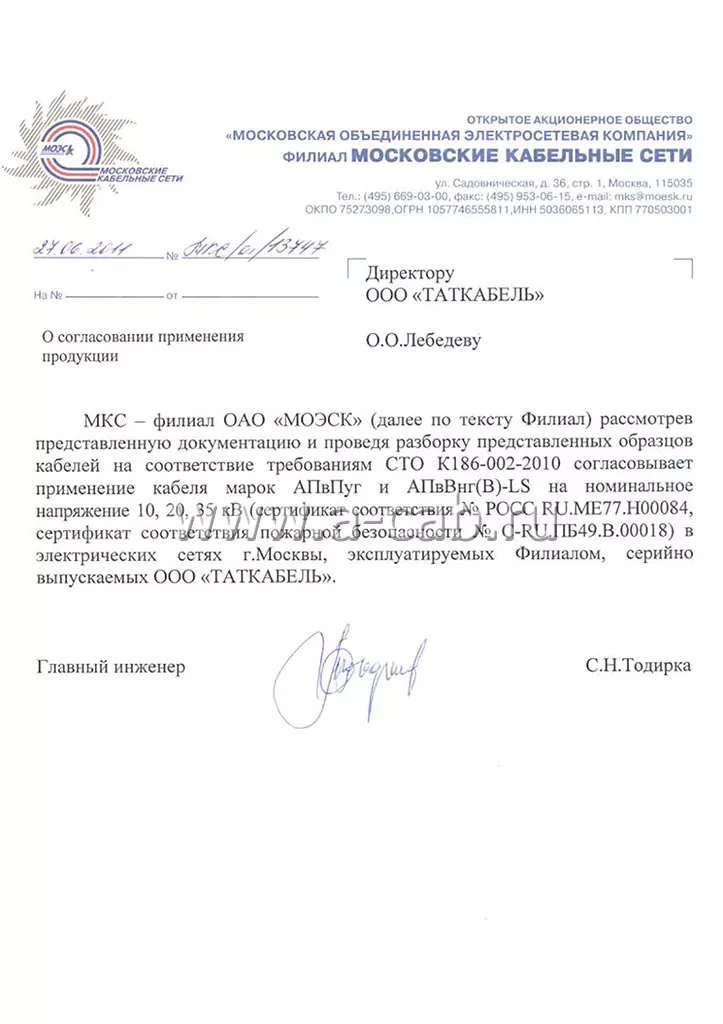

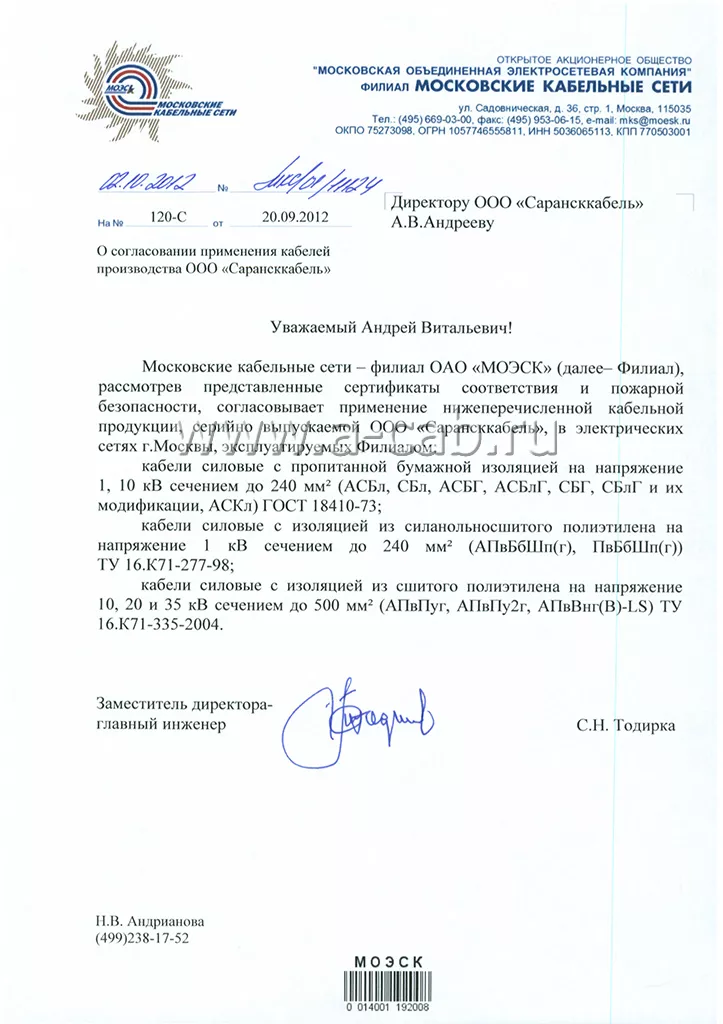

  • Разрешение "МОЭСК", "ОЭК", "Россети"
  • Калькулятор

АПвПуг 1х95/25-10 кВ– силовой кабель, имеющий многопроволочную, круглую конструкцию (жилы выполнены из алюминия). Изоляционный слой представлен пероксидносшиваемым полиэтиленом в полиэтиленовой оболочке. Тип герметизации – продольная.


Расшифровка маркировки кабеля АПвПуг 1х95 мк/25 - 10 кВ

  • Ажила из алюминия, проводящая ток;
  • Пвизоляционный слой из сшитого полиэтилена;
  • Пуусиленная оболочка из полиэтилена увеличенной толщины;
  • гимеется продольная герметизация жил;
  • 1количество токопроводящих жил;
  • 95сечение токопроводящих жил в мм2.;
  • 25сечение экрана;
  • 10номинальное напряжение в кВ;

Силовой кабель рассчитан на работу с номинальным напряжением в сети 10 кВт. Он соответствует техническим условиям 16.К71-335-2004.


Данный кабель предназначен для передачи, распределения энергии в устройства стационарного типа монтажа с номинальным напряжением 10 кВ, монтаж сетей электропитания в земле, воде и трассах со сложной конфигурацией. Возможна прокладка систем в кабельных сооружениях и по воздуху, однако существует ряд ограничений и рекомендаций, которые необходимо придерживаться.


Прокладка АПвПуг 1х95/25-10 в воде возможна только в водоемах, не предназначенных для судоходства. Монтаж происходит при соблюдении мер, которые гарантируют отсутствие механических повреждений. Прокладка в траншеях выполняется несмотря на степень коррозионной активности грунта.


Формирование внутренних сетей с использованием АПвПуг-10 1х95/25 обусловлено дополнительными мерами в сфере пожарной безопасности.

  • Диапазон температур эксплуатации: от – 60°С до 50°С.
  • Прокладка, монтаж силового кабеля должен производиться при температуре: не ниже -20°С.
  • Допустимый нагрев токопроводящей жилы при эксплуатации, не более: 90 °С.
  • Допустимый нагрев токопроводящей жилы при коротком замыкании, не более: 250 °С.
  • Допустимая температура нагрева жилы силового кабеля в режиме перегрузки, не более: 130 °С.
  • Предельная температура нагрева токопроводящей жилы по условию невозгорания, не более: 400°С.
  • Строительная длина силового кабеля оговаривается при заказе.
  • Гарантийный срок эксплуатации: 5 лет с даты ввода силового кабеля в эксплуатацию.
  • Срок службы силового кабеля: не менее 30 лет.

1. Токопроводящая жила – алюминиевая, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.
2. Экран по жиле – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция – из пероксидносшиваемого полиэтилена.
4. Экран по изоляции – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5. Комбинированный экран – слой, наложенный обмоткой, из электропроводящей водоблокирующей ленты, повив из медных проволок, поверх которых спирально наложена медная лента.
6. Разделительный слой – из лент кабельной бумаги или водоблокирующей ленты.
7. Оболочка – из полиэтилена усиленная.

«Кирскабель»
«Рыбинсккабель»
ПО «Энергокомплект»
«Тверьэнергокабель»
«Иркутсккабель»
«Камкабель»
«Угличкабель»
«Сарансккабель»
«Угличкабель»
«Таткабель»
«ЭМ-КАБЕЛЬ»
«ЭМ-КАБЕЛЬ»
