Силовой кабель АПвПуг 1х150

Вернуться в каталог

АПвПуг 1х150мк/35-10 кВ

АПвПуг 1х150мк/35-10 кВ АПвПуг 1х150мк/35-10 кВ
Характеристики
Материал жилы
Алюминий
Количество жил
1
Сечение жилы, мм2
150
Исполнение жилы
Многопроволочная
Форма жилы
Круглая
Напряжение, кВ
10
Упаковка
Барабан
В наличии 11120 м
738 руб./м с НДС
Цена указана для юр. лиц. Стоимость для физ. лиц уточняйте у наших менеджеров. Не является публичной офертой.
  • Применение
  • Технические характеристики
  • Конструкция
  • Разрешение "МОЭСК", "ОЭК", "Россети"
  • Калькулятор

Силовой кабель АПвПуг 1х150мк/35-10 с изоляцией из пероксидносшиваемого полиэтилена в полиэтиленовой оболочке, с продольной герметизацией, алюминиевый на напряжение 10 кВ. ТУ 16.К71-335-2004 (Базовый документ - ГОСТ Р 55025-2012).


Расшифровка маркировки кабеля АПвПуг 1х150мк/35-10 кВ

  • Апроводящая ток жила из алюминия;
  • Пвизоляционный слой сделан из сшитого полиэтилена;
  • Пуполиэтиленовая оболочка, усиленная;
  • гимеется продольная герметизация жил;
  • 1х150/35количество и сечение жил, а также экрана в мм2.;
  • 10номинальное напряжение в кВ;

Силовой кабель с изоляцией из пероксидносшиваемого полиэтилена предназначен для передачи и распределения электрической энергии в стационарной установке, на номинальное переменное напряжение 10 кВ частотой 50 Гц для сети с изолированной или заземленной нейтралью.


Силовой кабель используется для прокладки (монтажа) в земле (в траншее), а также в воде (в несудоходном водоеме), при соблюдении мер, исключающих механические повреждения кабеля, для прокладки по трассе сложной конфигурации.


Кабель предназначен для эксплуатации в земле независимо от степени коррозионной активности грунтов. Допускается прокладка этого кабеля на воздухе, в т.ч. в кабельном сооружении, при условии обеспечения дополнительных мер противопожарной защиты, например, огнезащитного покрытия. Силовой кабель предназначен для прокладки на трассе без ограничения разности уровней.

  • Диапазон температур эксплуатации: от – 60°С до 50°С.
  • Прокладка, монтаж силового кабеля должен производиться при температуре: не ниже -20°С.
  • Допустимый нагрев токопроводящей жилы при эксплуатации, не более: 90 °С.
  • Допустимый нагрев токопроводящей жилы при коротком замыкании, не более: 250 °С.
  • Допустимая температура нагрева жилы силового кабеля в режиме перегрузки, не более: 130 °С.
  • Предельная температура нагрева токопроводящей жилы по условию невозгорания, не более: 400°С.
  • Строительная длина силового кабеля оговаривается при заказе.
  • Гарантийный срок эксплуатации: 5 лет с даты ввода силового кабеля в эксплуатацию.
  • Срок службы силового кабеля: не менее 30 лет.

1. Токопроводящая жила – алюминиевая, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.
2. Экран по жиле – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция – из пероксидносшиваемого полиэтилена.
4. Экран по изоляции – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5. Комбинированный экран – слой, наложенный обмоткой, из электропроводящей водоблокирующей ленты, повив из медных проволок, поверх которых спирально наложена медная лента.
6. Разделительный слой – из лент кабельной бумаги или водоблокирующей ленты.
7. Оболочка – из полиэтилена усиленная.

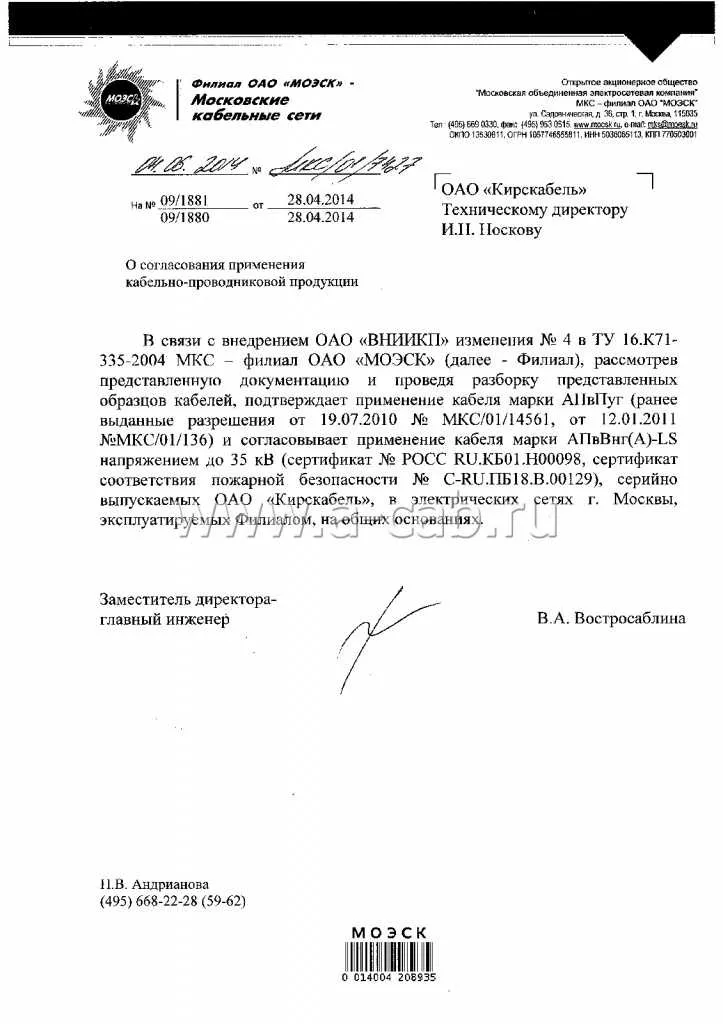

«Кирскабель»
«Рыбинсккабель»
ПО «Энергокомплект»
«Тверьэнергокабель»
«Иркутсккабель»
«Камкабель»

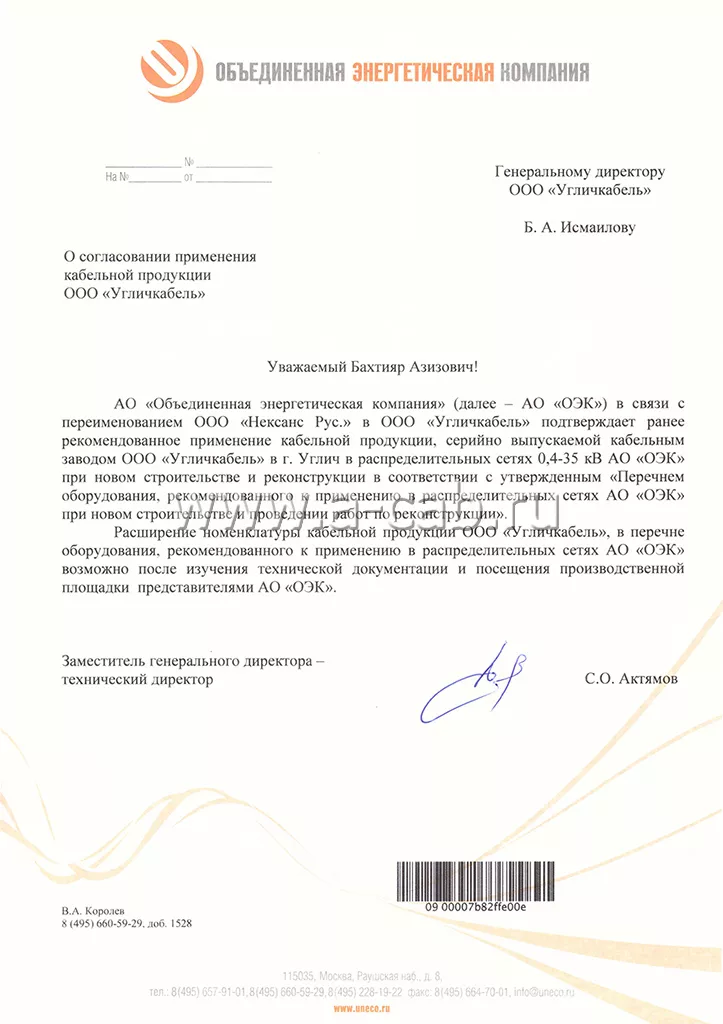

«Угличкабель»
«Сарансккабель»
«Угличкабель»
«Таткабель»

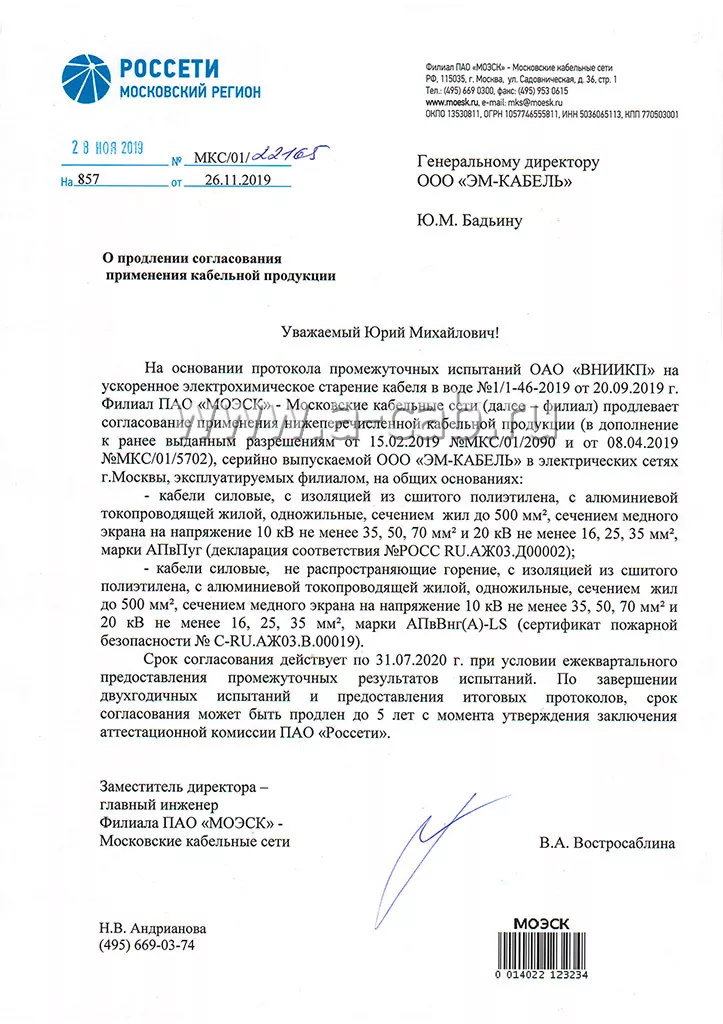

«ЭМ-КАБЕЛЬ»
«ЭМ-КАБЕЛЬ»
