Провод АПвПуг 1х500мк/70-10 кВ
Вернуться в каталог- Применение
- Технические характеристики
- Конструкция

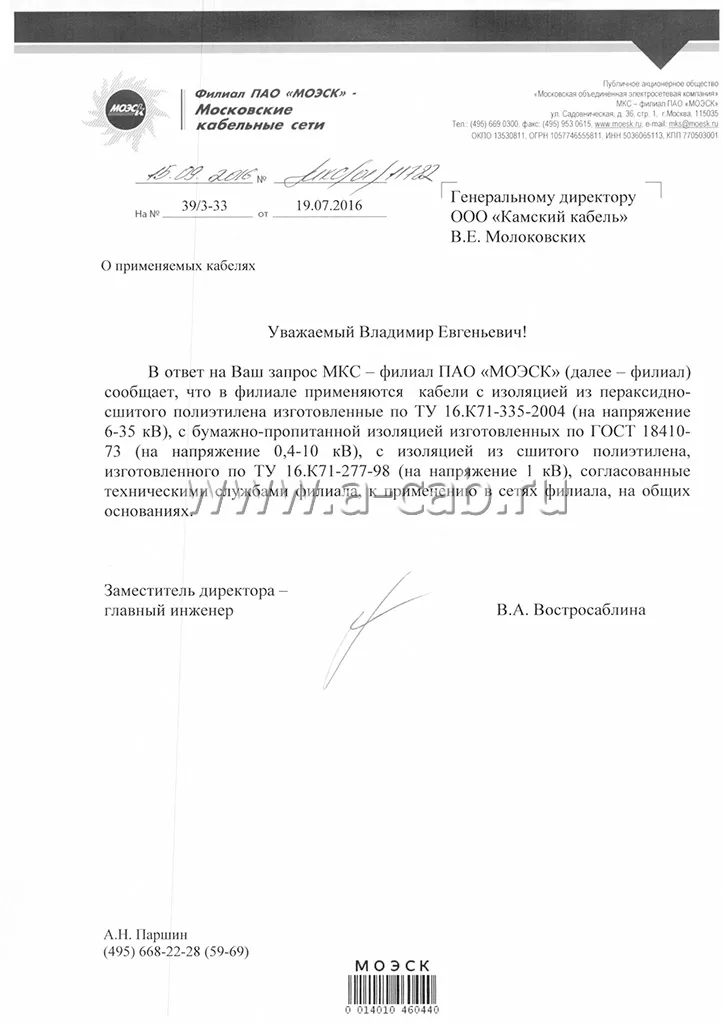

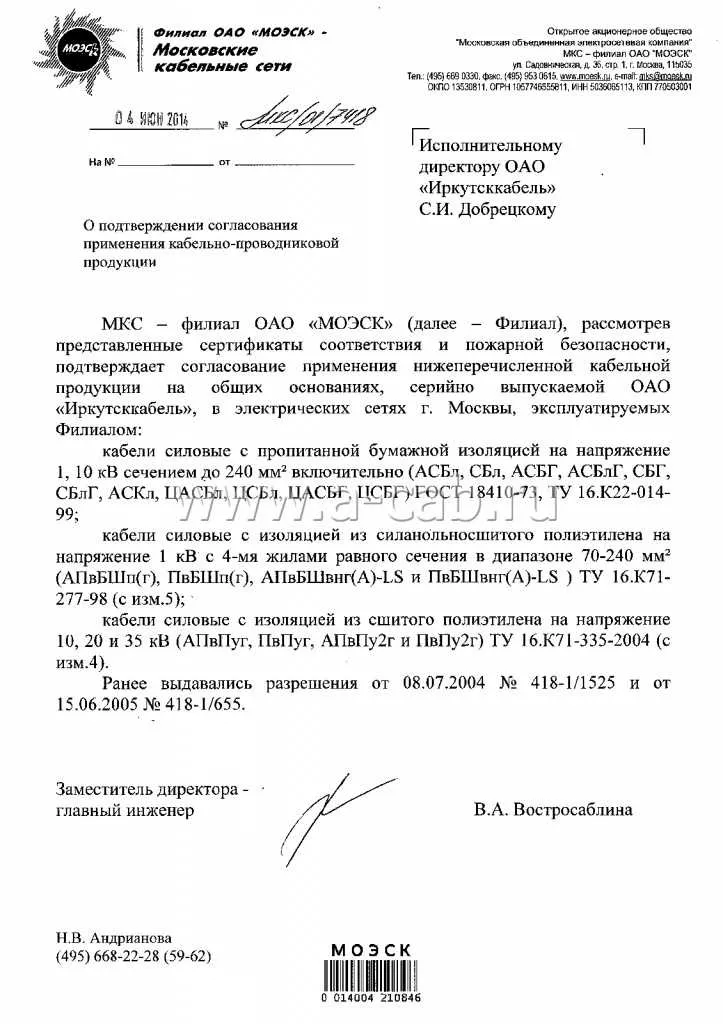

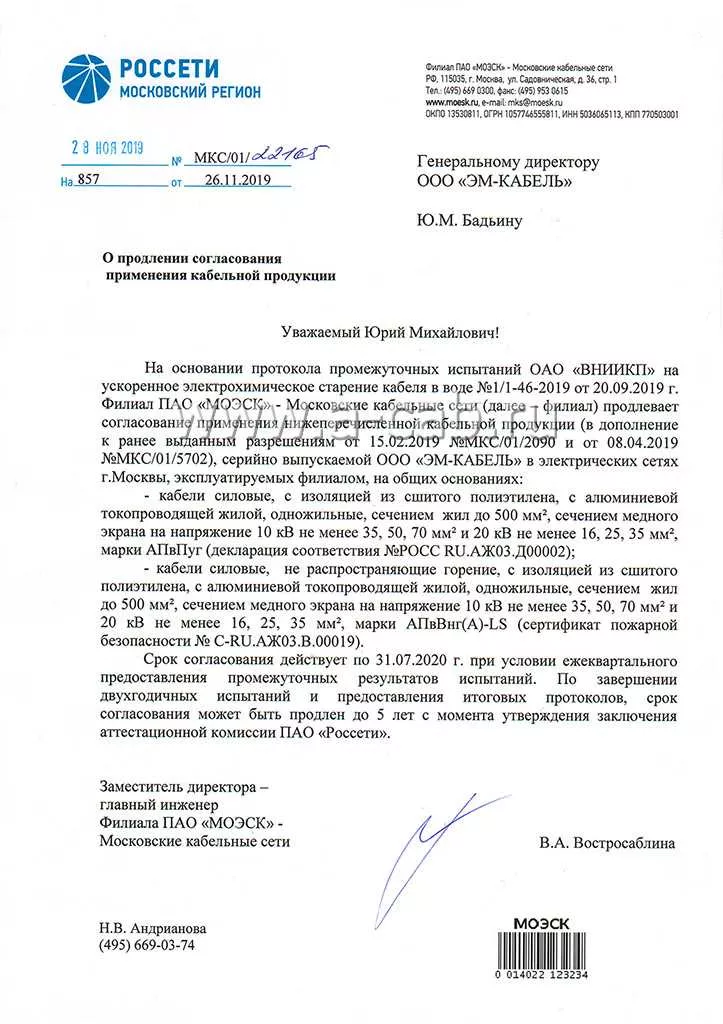

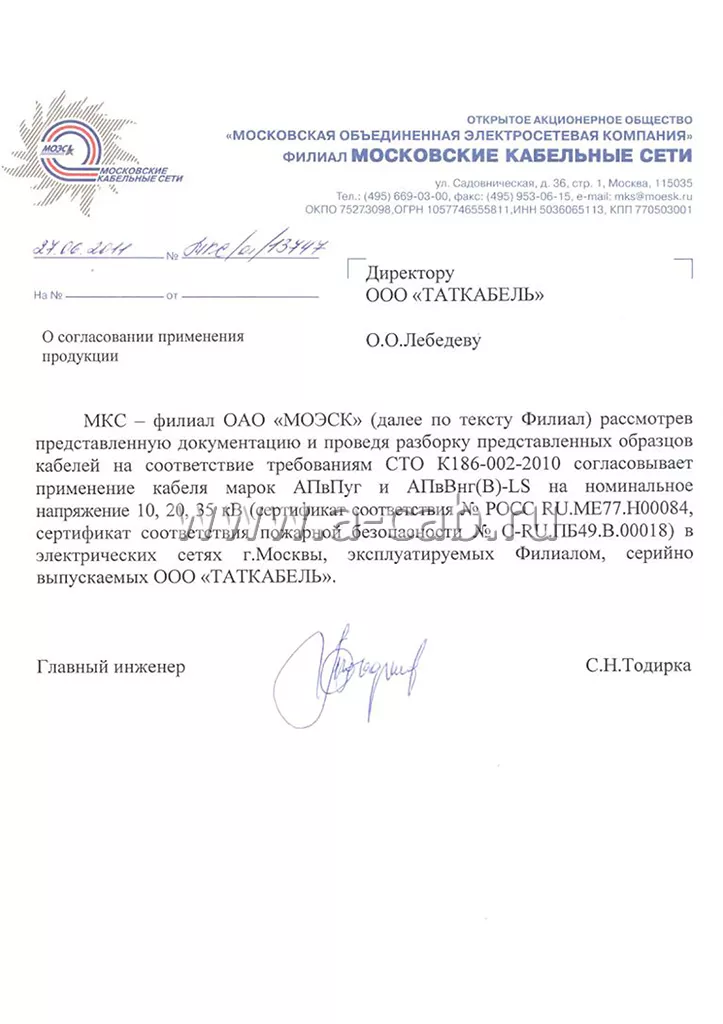

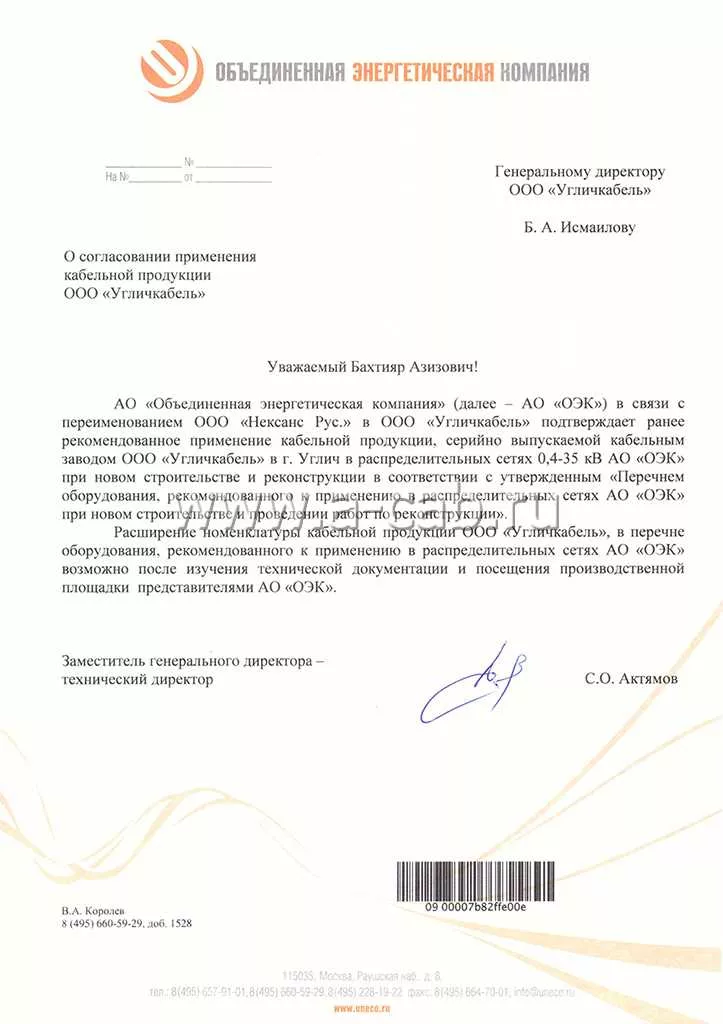

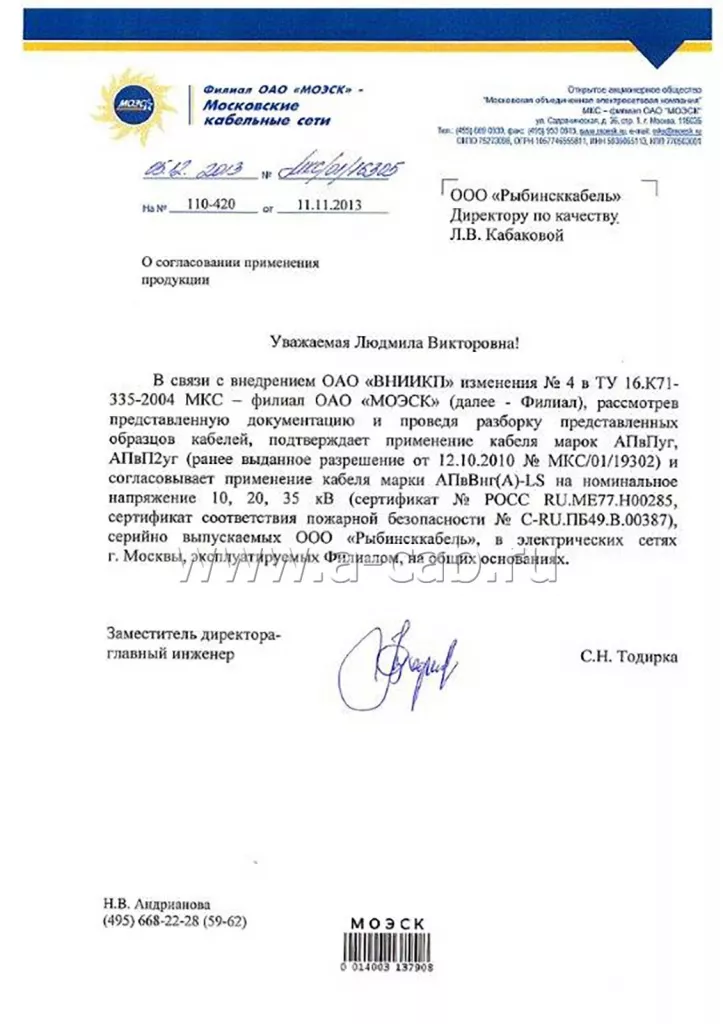

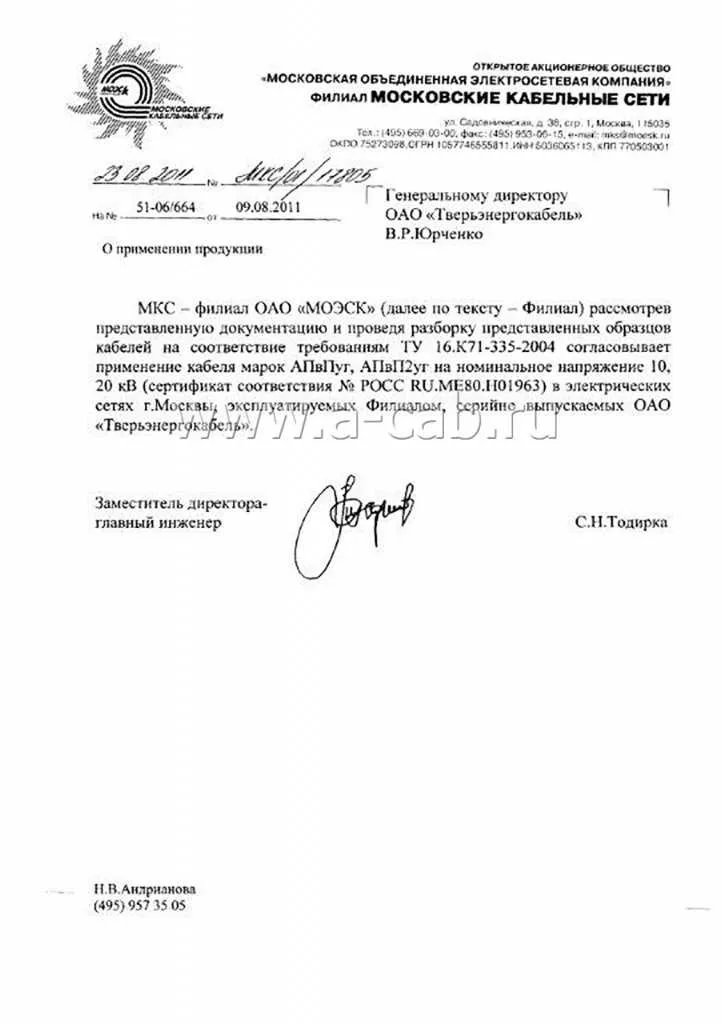

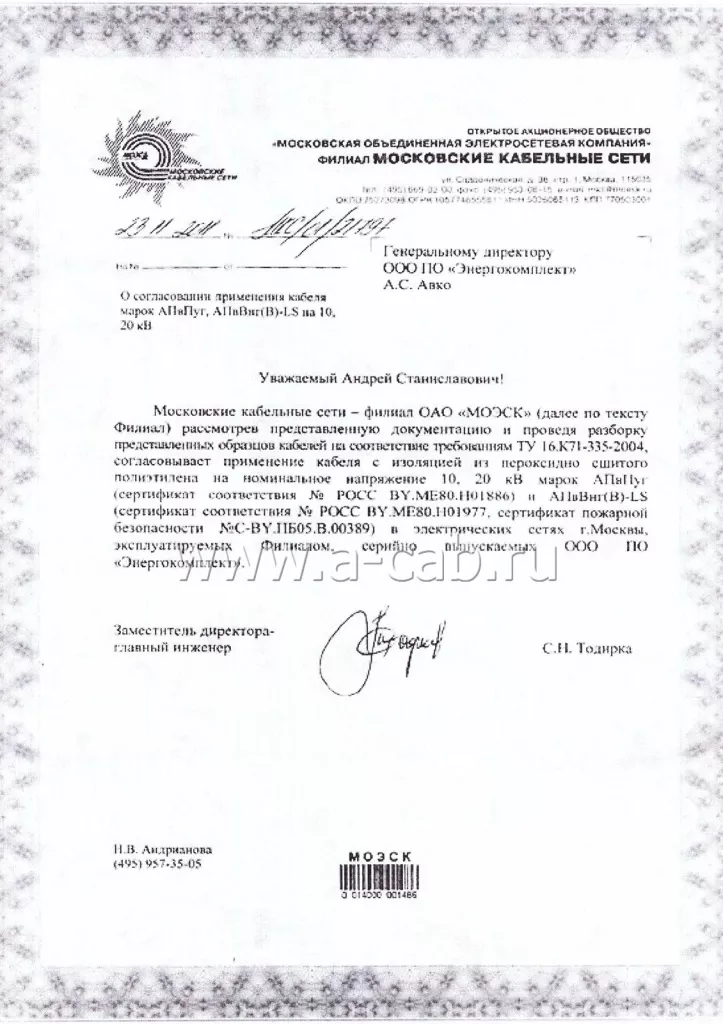

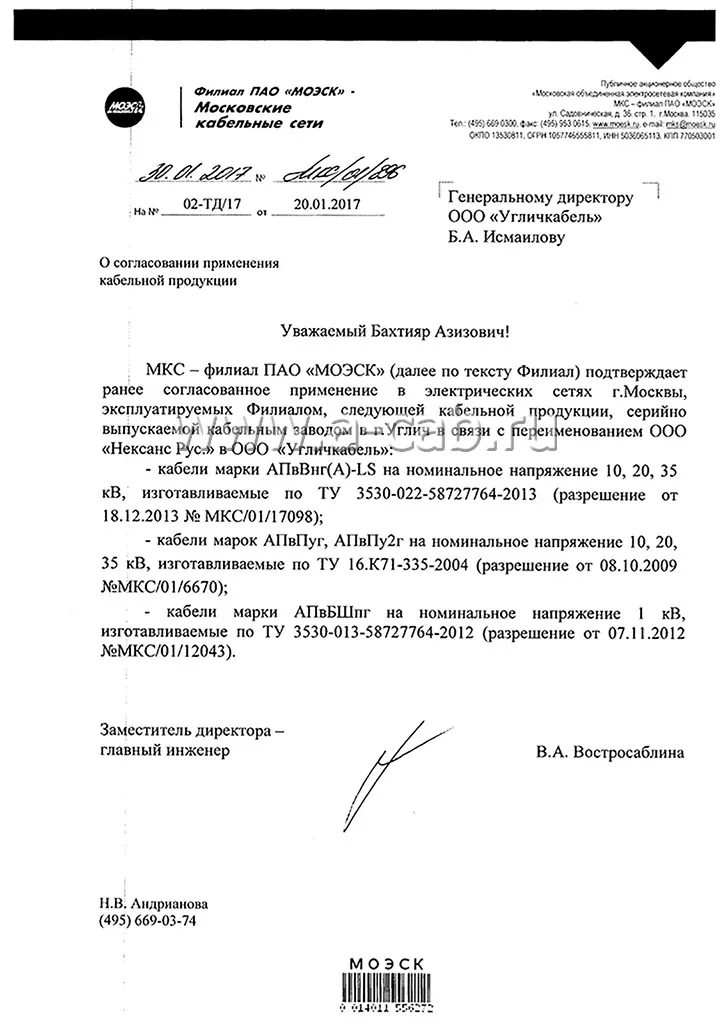

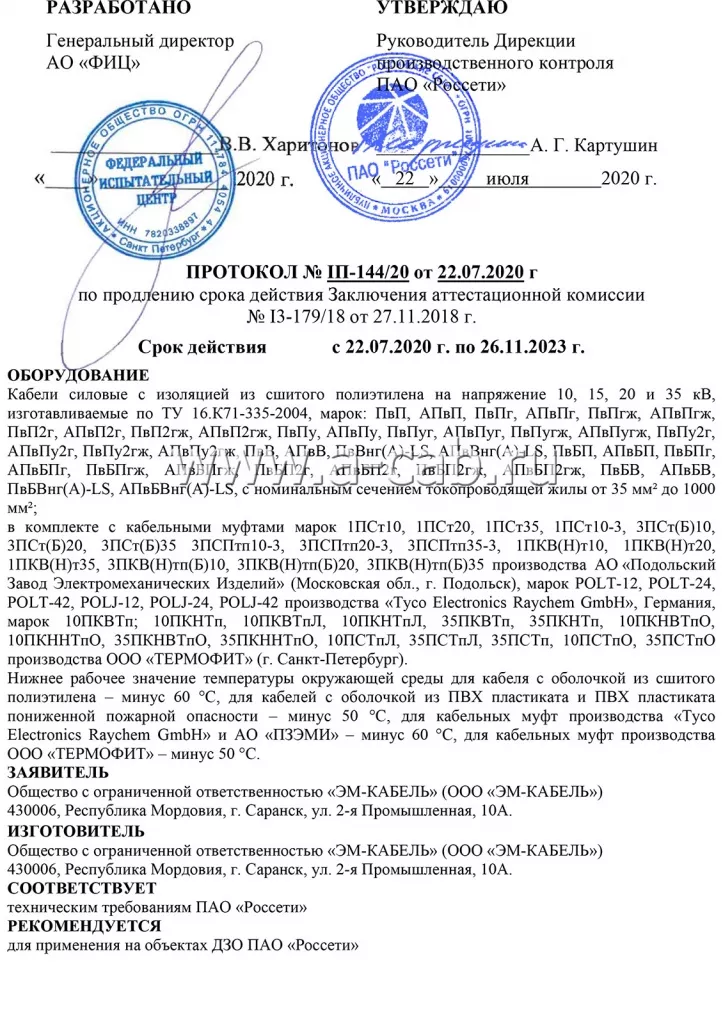

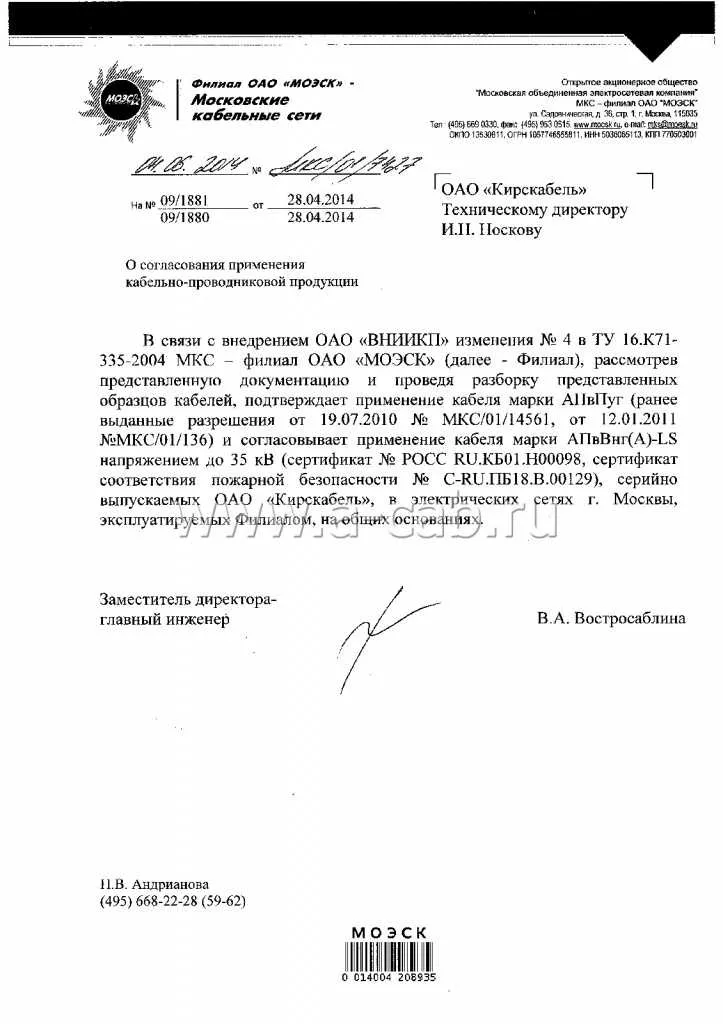

- Разрешение "МОЭСК", "ОЭК", "Россети"
- Калькулятор
Компания Альянс–Кабель предлагает купить АПвПуг 1х500/70-10 кВ в Москве по выгодной стоимости. Это силовой кабель с изоляцией из сшитого полиэтилена на напряжение 10 кВ. В его конструкцию входит многопроволочная уплотненная алюминиевая жила круглой формы из экструдированной электропроводящей полиэтиленовой композиции, с экраном из медных проволок.
Как расшифровывается маркировка
- А — жила выполнена из алюминия;
- Пв — изолятором служит сшитый полиэтилен;
- Пу — полиэтиленовая оболочка имеет усиленное строение;
- г — имеется продольная герметизация жил;
- 1х500/70 — количество и сечение жил и экрана в мм2.
- 10 — номинальное напряжение в кВ;
Область применения
АПвПуг используется для прокладки в грунте с любыми показателями коррозионной активности. За счет герметизации от проникновения влаги подходит для использования в земле с повышенной влажностью и в сырых сооружениях. Возможна прокладка на воздухе без применения защитных мер против солнечной радиации, но при условии, что будет обеспечена дополнительная противопожарная защита.
У нас вы можете приобрести АПвПуг 1х500/70-10 в Москве в любом нужном объеме с гарантией качества. Предоставляем гибкие условия оплаты. Осуществляется доставка по Москве и в любой город России нашим автотранспортом. Заказчики из Москвы при желании могут забрать продукцию самостоятельно с нашего склада.
Чтобы уточнить цену на кабель АПвПуг и задать возникшие вопросы, отправьте заявку онлайн или позвоните по телефону.
Диапазон температур эксплуатации ……………………………………………………………… от – 60°С до 50°С.
Прокладка, монтаж силового кабеля должен производиться при температуре …………… не ниже -20°С.
Допустимый нагрев токопроводящей жилы при эксплуатации, не более ……………………………… 90 °С.
Допустимый нагрев токопроводящей жилы при коротком замыкании, не более …………………… 250 °С.
Допустимая температура нагрева жилы силового кабеля в режиме перегрузки, не более ………… 130 °С.
Предельная температура нагрева токопроводящей жилы по условию невозгорания, не более …… 400°С.
Строительная длина силового кабеля оговаривается при заказе.
Гарантийный срок эксплуатации ……………………… 5 лет с даты ввода силового кабеля в эксплуатацию.
Срок службы силового кабеля ……………………………………………………………………… не менее 30 лет.
1. Токопроводящая жила – алюминиевая, многопроволочная, круглой формы, уплотненная, соответствует классу 2 по ГОСТ 22483.
2. Экран по жиле – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
3. Изоляция – из пероксидносшиваемого полиэтилена.
4. Экран по изоляции – наложен экструзией из электропроводящей пероксидносшиваемой полиэтиленовой композиции.
5. Комбинированный экран – слой, наложенный обмоткой, из электропроводящей водоблокирующей ленты, повив из медных проволок, поверх которых спирально наложена медная лента.
6. Разделительный слой – из лент кабельной бумаги или водоблокирующей ленты.
7. Оболочка – из полиэтилена усиленная.
