ВВГнг(А)-LS-1 1x95 мк — силовой кабель с одной жилой. Изготовлен из меди, с изоляцией и в оболочке из ПВХ. За счет своих конструктивных особенностей, устойчив к возгоранию и практически не выделяет дым при горении. Такой кабель применяют, чтобы передавать и распределять электрическую энергию и электросигналы в стационарных установках. При этом напряжение может быть переменным 660 и 1000 вольт, обладая частотой 50 герц, или же постоянным — 1000 и 1500 вольт, соответственно.
Данный кабель находит применение в различных областях, включая атомную промышленность. Прокладывать его можно на территории любых объектов, кроме тех, где отмечается массовое скопление людей: детских садов, образовательных учреждений и так далее. При необходимости Вы можете приобрести силовой кабель ВВГнг(А)-LS-1 1x95 мк без переплат в Москве, посредством нашего сайта или, позвонив по телефону +7 (495) 419-17-57.
Внутреннее устройство

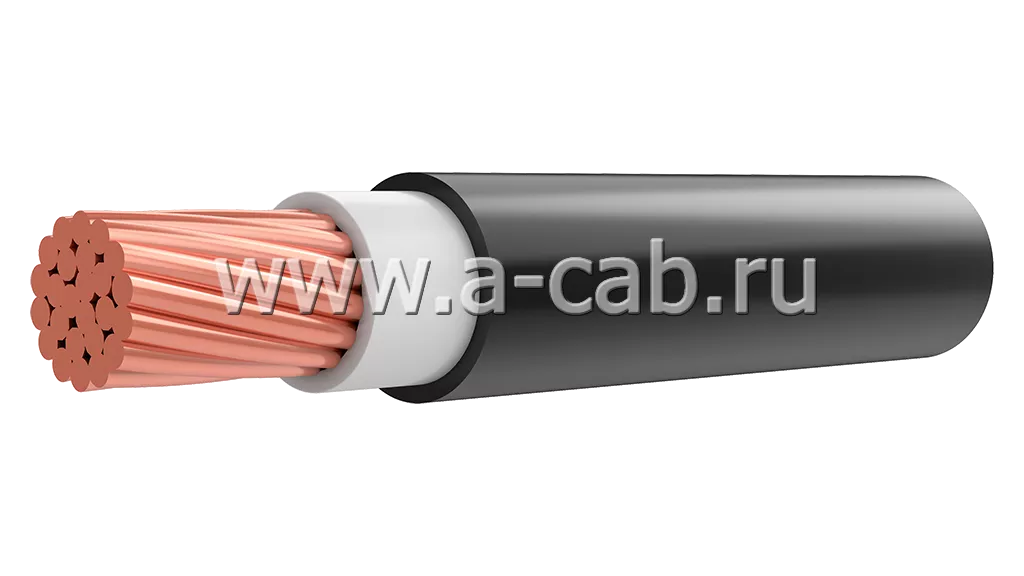

Конструкцию кабеля составляют: многопроволочная жила из меди, изоляция и оболочка из ПВХ с пониженной пожарной опасностью.
Обозначения маркировки:
- В — изоляция из негорючего ПВХ;
- В — оболочка из ПВХ;
- Г — оболочка из ПВХ;
- нг —не поддерживает горение;
- (А) — индекс пожарной безопасности;
- LS — выделяет меньше дыма, когда горит / тлеет;
- 1 — рабочее напряжение составляет 1 киловольт;
- 1х95 — одна жила сечением 95 кв. мм.
Ключевые рабочие параметры:
- Использовать такой кабель можно при температуре −50…+50 °C.
- Монтажными работами можно заниматься, даже если кабель перед этими работами находился в холоде, при температуре от −15 °C.
- Нормальная работа жил возможна с нагревом в пределах 70 °C, а при коротком замыкании — до 160 °C.
Благодаря «Компании Альянс-Кабель» можно купить в Москве кабель ВВГнг(А)-LS-1 1x95 мк оптом и в розницу. Возможна доставка в пределах самой столицы и Подмосковья, в другие регионы России, непосредственно до объекта. Отгрузка осуществляется без задержек. Ознакомиться с ценами на данный кабель можно в нашем прайсе.
Диапазон температур эксплуатации …………………………………………………………………… от – 50 °С до 50°С.
Относительная влажность воздуха при температуре до +35°С ……………………………………………… до 98%.
Длительно допустимая температура нагрева жил силового кабеля при эксплуатации …………………… +70°С.
Предельная температура токопроводящих жил по условию невозгорания при коротком замыкании … 90 °С.
Прокладка и монтаж силового кабеля без предварительного подогрева ………………………… не ниже -15°С.
Строительная длина силового кабеля оговаривается при заказе.
Гарантийный срок эксплуатации …………………………… 5 лет с даты ввода силового кабеля в эксплуатацию.
Срок службы силового кабеля …………………………………………………………………………… не менее 30 лет.
1. Токопроводящая жила – медная, многопроволочная, круглой формы, 1 или 2 класса по ГОСТ 22483-77. Число жил: 1. Четырехжильный силовой кабель может иметь 3 жилы одинакового сечения и одну жилу меньшего сечения (жилу заземления или нулевую).
2. Изоляция – из ПВХ композиции пониженной пожароопасности. Каждая изолированная жила многожильного силового кабеля имеют отличительную расцветку. Изоляция жилы заземления выполняется двухцветной (зелено-желтой), нулевая жила — синего цвета.
3. Внутренняя оболочка – из ПВХ композиции пониженной пожароопасности. Накладывается на сердечник с одновременным заполнением наружных промежутков между жилами.
4. Наружная оболочка – из ПВХ композиции пониженной пожароопасности.
