Провод АПвБбШп 4х25 мк-1
Вернуться в каталог- Применение
- Технические характеристики
- Конструкция
- Калькулятор
Предлагаем купить в Москве без переплат АПвБбШп 4х25 мк-1 кВ . Это бронированный силовой кабель, рассчитанный на напряжение в 1 киловольт, с четырьмя токопроводящими жилами. Выпускается согласно нормативным документам, среди которых — Технические условия 16-705.499-2010 и Госстандарт 31996-2012.
Использование кабеля АПвБбШп 4х25 мк-1
Данный силовой кабель предназначен, чтобы передавать и распределять электроэнергию в стационарном оборудовании при номинальном напряжении 1,0 кВ и частоте 50 герц, нейтраль — заземлённая либо изолированная.
В первую очередь кабель АПвБбШп 4х25 мк-1 рекомендуется использовать, прокладывая в траншеях грунта. Причём коррозионные свойства этого грунта, его уровень влажности и наличие вод внутри можно не учитывать, так как этот силовой кабель обладает высокой износостойкостью. По мере надобности, заглубляя кабель в грунт, можно проложить его через реку, которая не применяется для судоходства, или водоём.
Расшифровка маркировки кабеля АПвБбШп 4х25 мк-1
- А — алюминиевые токопроводящие жилы;
- Пв — изоляция из полиэтилена;
- Б — броня для дополнительной защиты;
- б — под бронёй отсутствует подушка;
- Шп — защитный шланг из полиэтилена;
- 4x25 — 4 токопроводящие жилы – сечением 25 мм2.
- мк — жилы многопроволочные, круглые.
- 1 — номинальное напряжение тока 1,0 кВ;

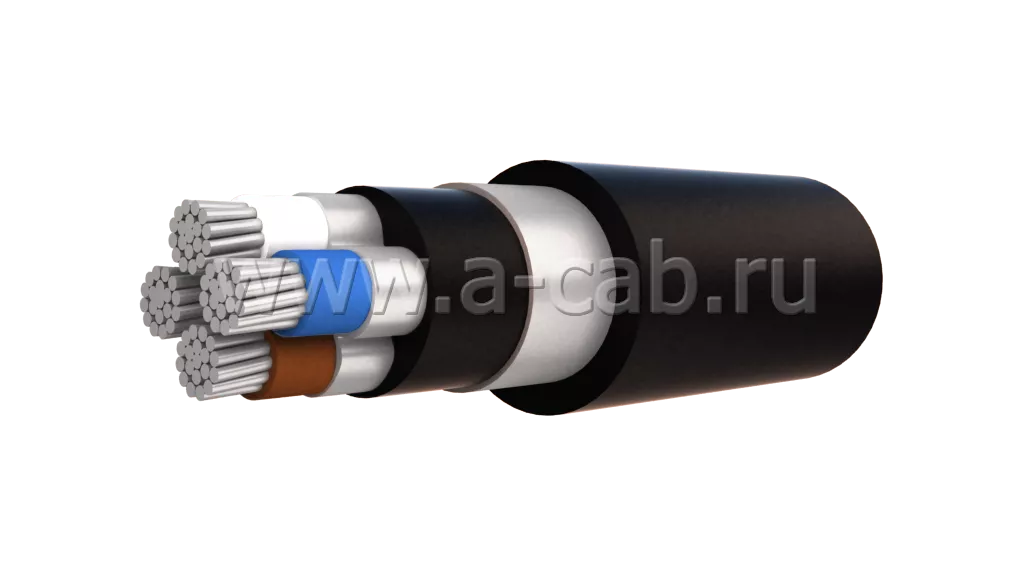

Особенности конструкции кабеля АПвБбШп 4х25 мк-1
Данный кабель состоит из четырёх токопроводящих жил, сечением 25 мм2. Применяются полиэтиленовая изоляция и броня для дополнительной защиты от внешнего воздействия. В конструкции используется шланг из полиэтилена.
Цена на силовой кабель АПвБбШп 4х25 мк-1 в Москве указана в прайс-листе, купить его можно в любое время. Прежде чем заказать данную продукцию, можно проконсультироваться с сотрудником и задать уточняющие вопросы. Покупка без посредников позволяет сэкономить финансовые средства, сохраняя при этом производственную гарантию.
Диапазон температур эксплуатации ……………………………………………… от – 60 °С до 50°С.
Монтаж силового кабеля должен производиться при температуре …………… не ниже -20°С.
Допустимый нагрев токопроводящей жилы при эксплуатации, не более ………………… 90 °С.
Допустимый нагрев токопроводящей жилы при коротком замыкании, не более ……… 250 °С.
Допустимая температура нагрева жилы кабеля в режиме перегрузки, не более ……… 130 °С.
Строительная длина силового кабеля оговаривается при заказе.
Гарантийный срок эксплуатации ………… 5 лет с даты ввода силового кабеля в эксплуатацию.
Срок службы силового кабеля ………………………………………………………… не менее 30 лет.
1. Токопроводящая жила – алюминиевая, многопроволочная, круглой формы, 1 или 2 класса по ГОСТ 22483-77. Число жил: 4.
2. Изоляция – из силанольносшитого полиэтилена. Каждая изолированная жила многожильного кабеля имеют отличительную расцветку.
3. Скрутка – изолированные жилы 4-х жильного силового кабеля скручены в сердечник.
4. Внутренняя оболочка – из ПВХ пластиката. Накладывается на сердечник с одновременным заполнением наружных промежутков между жилами.
5. Броня – из двух стальных оцинкованных лент.
6. Защитный шланг – из полиэтилена.
Расчет веса кабеля (калькулятор)
Расчет веса производится по складскому ассортименту кабельно-проводниковой продукции Компании Альянс-Кабель
