АСБ2л (Силовой кабель с бумажно-пропитанной изоляцией)

АСБ2л 3х95 мс-10

Вернуться в каталог

АСБ2л 3х95 мс-10

АСБ2л 3х95 мс-10 АСБ2л 3х95 мс-10
Характеристики
Материал жилы
Алюминий
Количество жил
3
Сечение жилы, мм2
95
Исполнение жилы
Многопроволочная
Форма жилы
Секторная
Напряжение, кВ
10
Упаковка
Барабан
В наличии 307 м
933 руб./м с НДС
Цены, указанные на сайте, не являются публичной офертой. Наличие уточняйте у менеджеров по продажам.
  • Применение
  • Технические характеристики
  • Конструкция

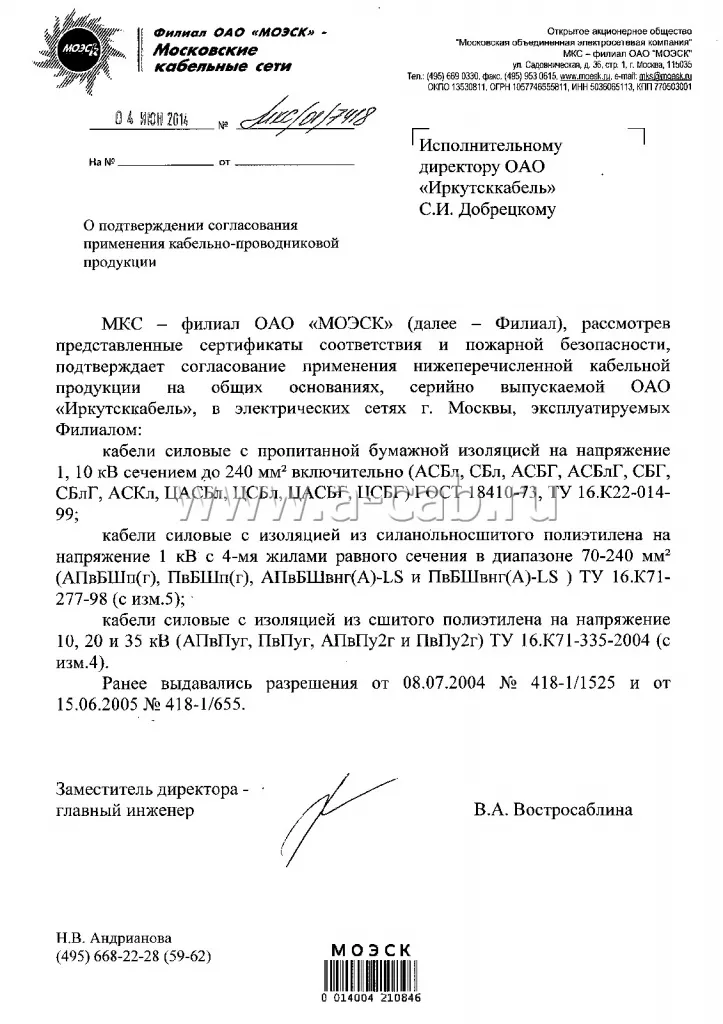

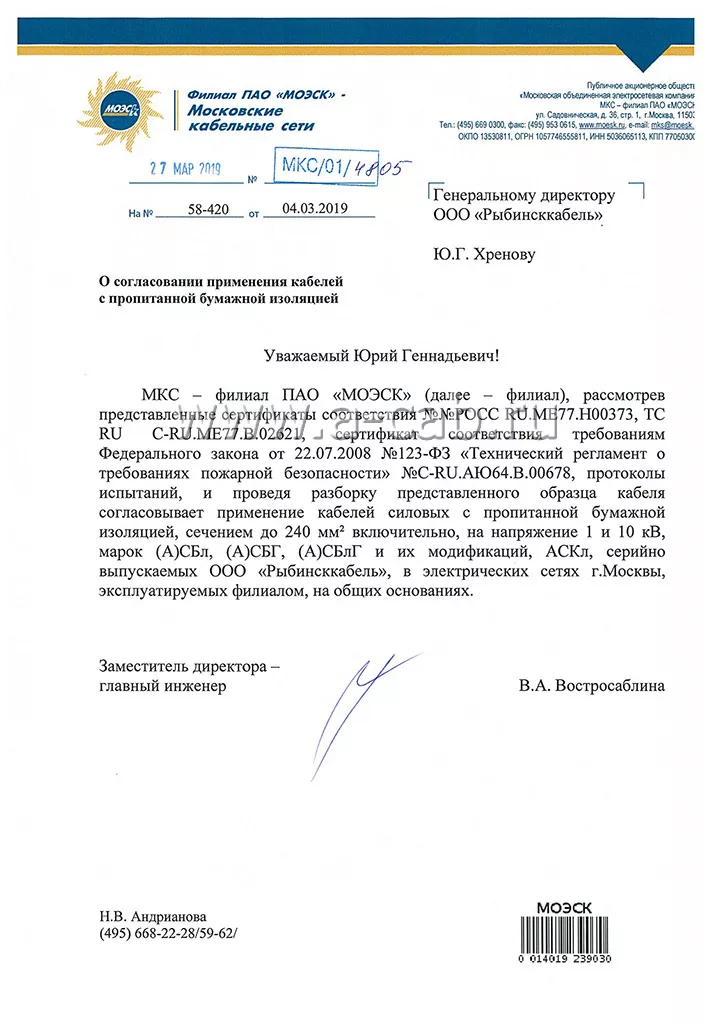

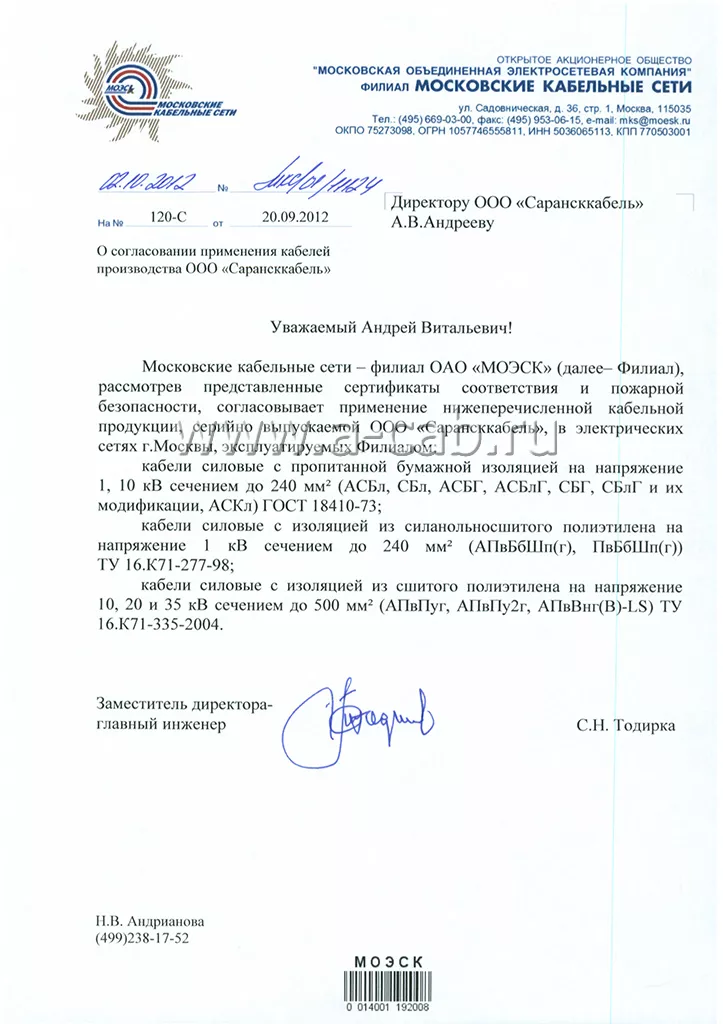

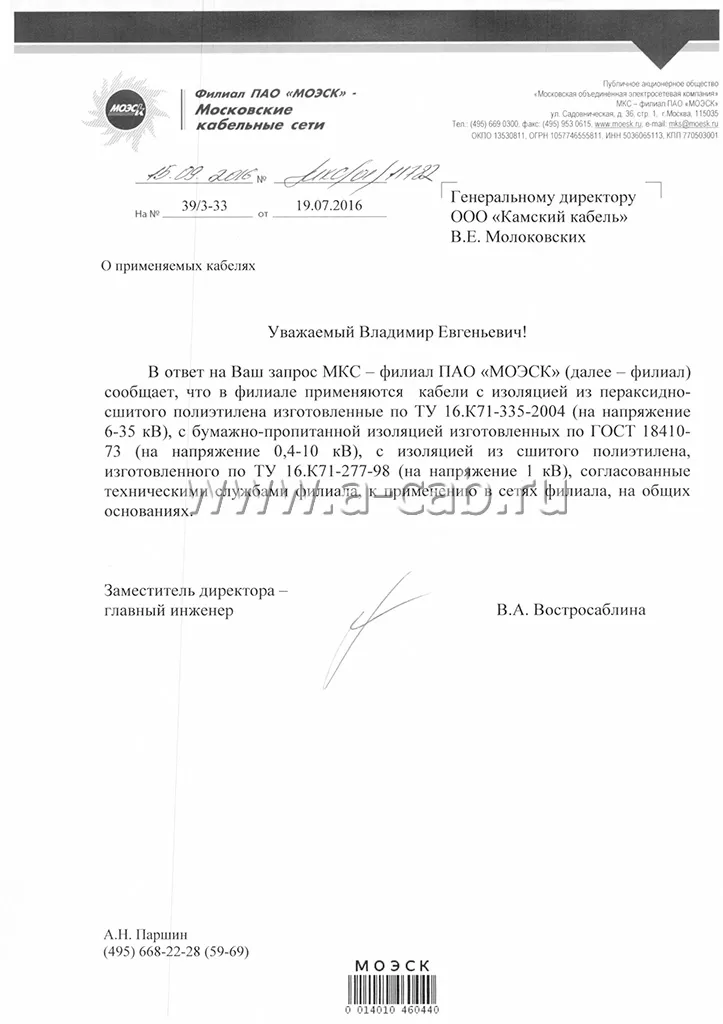

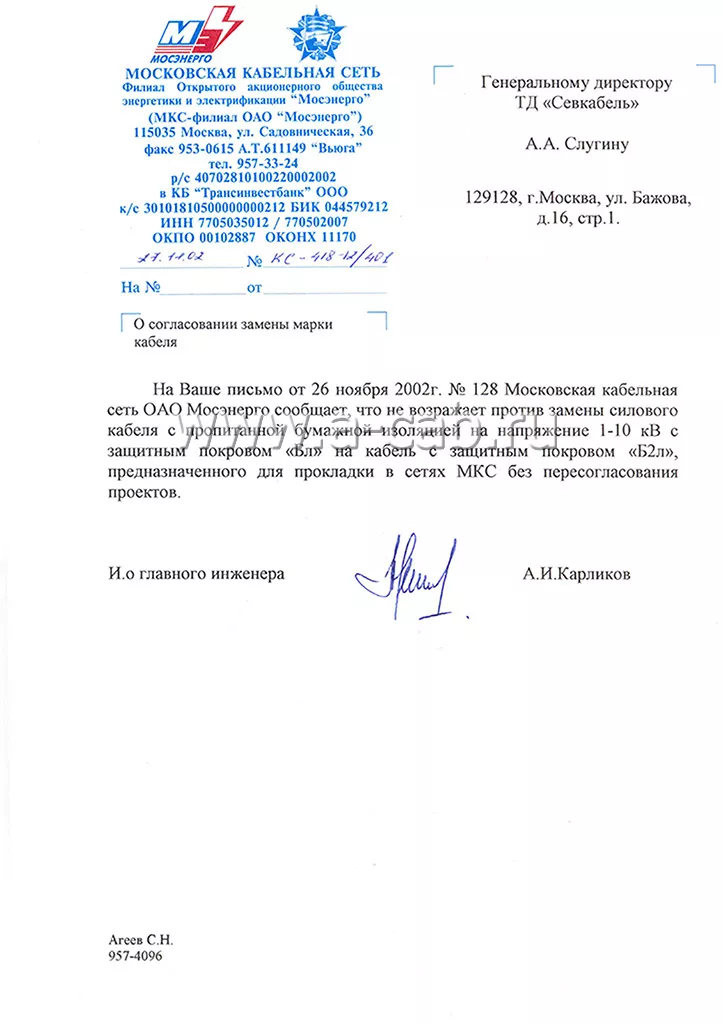

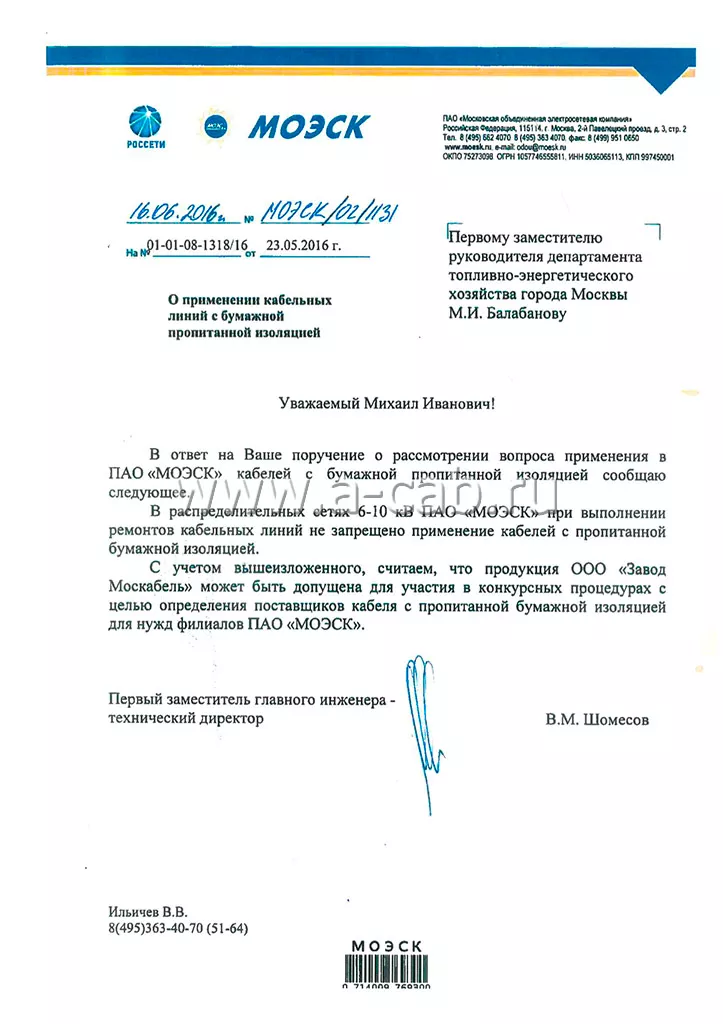

  • Разрешение "МОЭСК"
  • Калькулятор

Силовой кабель АСБ2л 3х95 мс-10 с бумажно-пропитанной изоляцией, бронированный, алюминиевый на напряжение 10 кВ. ТУ 16.К71-269-97, ТУ 16.К09-143-2004 (Базовый документ - ГОСТ 18410-73).


Кабель предназначен для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.


Силовой кабель может использоваться в электрической сети постоянного тока.


Кабель предназначен для эксплуатации в районах с умеренным и холодным климатом. Кабель марки АСБ2л укладывается в грунт, в местах с заболоченной местностью с высокой коррозийной активностью, в подземных кабельных каналах, а также может прокладываться в помещениях и на открытом воздухе.


Силовой кабель марки АСБ2л используется в любой цепи, которая требует высокой степени надежности, самого длительного и непрерывного срока службы. Благодаря нестекающей пропитке силовой кабель может прокладываться на круто наклонной и вертикальной трассе.


Расшифровка маркировки кабеля АСБ2л 3х95 мс-10

  • Атокопроводящие жилы из алюминия;
  • Св качестве оболочки использован слой свинца;
  • Бброня из стальных лент;
  • две лавсановых ленты в подушке под броней;
  • 3х953 токопроводящие жилы сечением 95 мм2;
  • мсмногопроволочная секторная токопроводящая жила;
  • 10номинальное напряжение в кВ;

Дополнительное преимущество трехжильного кабеля марки АСБ2л на напряжение 10 кВ в том, что из-за секторной формы жил кабель имеет меньший диаметр нежели кабель того же сечения с круглыми жилами с полимерной изоляцией, что позволяет экономить пространство при прокладке (монтаже) кабельных линий и передавать больше энергии.

  • Диапазон температур эксплуатации: от – 50 °С до +65°С
  • Стойкость к воздействию относительной влажности воздуха при температуре до +35 °С: до 98%
  • Максимальная рабочая температура жил при перегрузке: 80°С
  • Максимальная рабочая температура жил: 60°С
  • Прокладка, монтаж при температуре, не ниже: 0°С
  • Гарантийный срок эксплуатации: 5 лет с даты ввода силового кабеля в эксплуатацию
  • Срок службы силового кабеля: не менее 30 лет

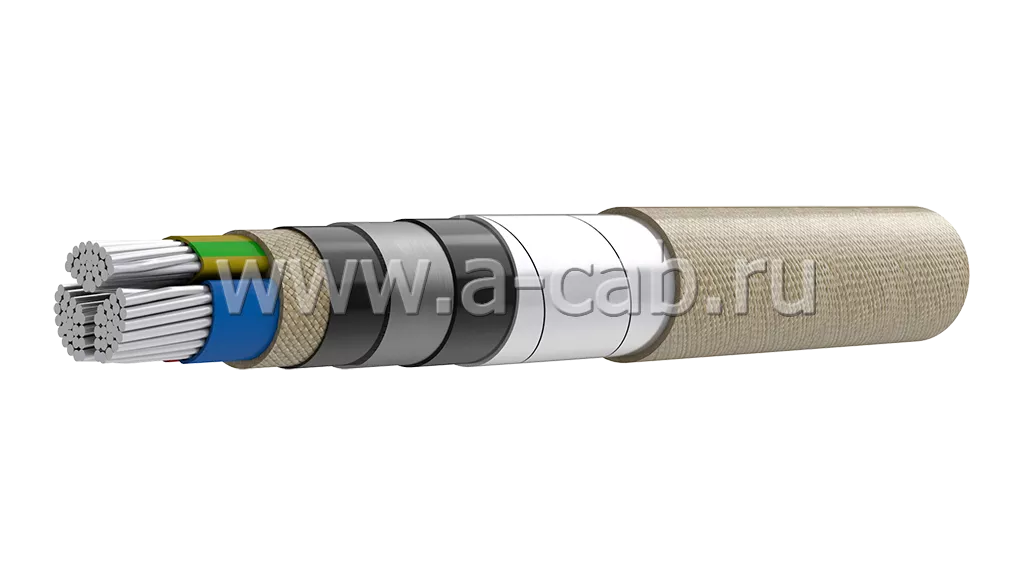

1. Токопроводящая жила – алюминиевая, многопроволочная, секторной формы.
2. Фазная бумажная изоляция – пропитана вязким или нестекающим изоляционным пропиточным составом.
3. Заполнение – из бумажных жгутов.
4. Поясная бумажная изоляция – пропитана вязким или нестекающим изоляционным пропиточным составом.
5. Экран – из электропроводящей бумаги.
6. Оболочка – свинцовая.
7. Подушка – из битума и крепированной бумаги, в подушке под броней имеется 2 слоя лавсановых лент (2л).
8. Броня – из стальных лент.
9. Наружный покров – из волокнистых материалов.

«Камкабель»
«Севкабель»
«Иркутсккабель»
«Сарансккабель»
«Рыбинсккабель»
«Москабель»
