Самонесущий изолированный провод (СИП кабель) на напряжение 0,6/1 кВ. ТУ 3553-004-63976268-2010, ТУ 3500-005-46600751-2006 (Базовый документ — ГОСТ 31946-2012).
Расшифровка маркировки кабеля СИП-4 4х25
- С-самонесущий;
- И-изолированный;
- П-провод;
- 4-тип конструкции: не имеет несущей ноль-жилы, подходит в основном для создания ответвлений от опор линий электропередачь к объектам-потребителям электроэнергии;
- 4-количество токопроводящих жил;
- 25-сечение токопроводящих жил, мм2.
Провод марки СИП-4 применяется для ответвлений от ВЛ к вводу в производственные и жилые помещения, для прокладки по стенам зданий и сооружений в атмосфере воздуха типов II и III по ГоСТ 15150-69.
Диапазон температур эксплуатации ……………………………………………… от – 60°С до 50°С.
Монтаж провода должен производиться при температуре …………………… не ниже -20°С.
Допустимый нагрев токопроводящей жилы при эксплуатации, не более ……………… 90 °С.
Допустимый нагрев токопроводящей жилы при коротком замыкании, не более …… 250 °С.
Строительная длина провода СИП-4 оговаривается при заказе.
Гарантийный срок эксплуатации ……… 3 года с даты ввода провода СИП-4 в эксплуатацию.
Срок службы провода СИП-4 ………………………………………………………… не менее 40 лет.

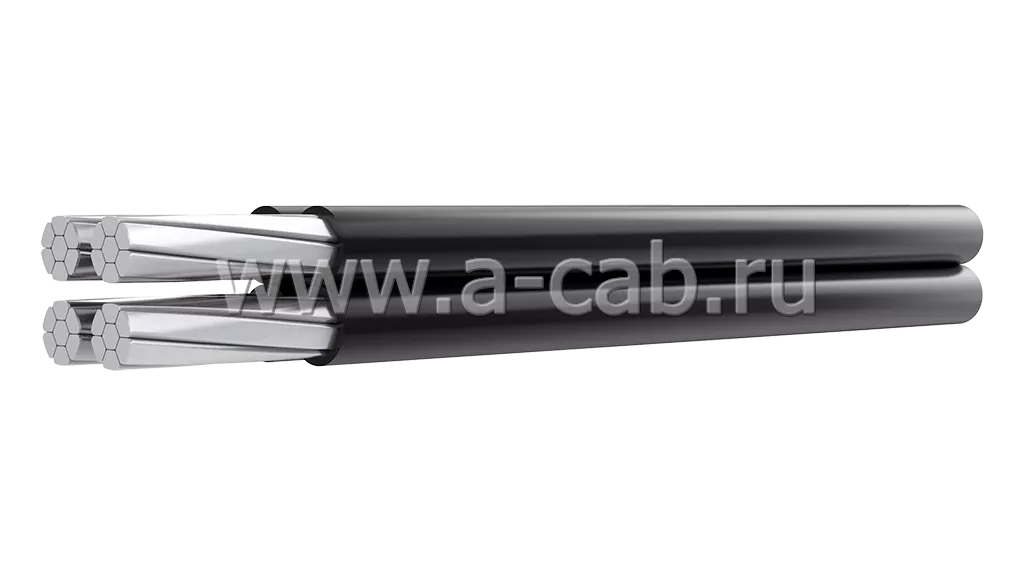

1. Фазная токопроводящая жила – алюминиевая, многопроволочная, круглая, уплотненная (или компактированная).
2. Изоляция – выполняется из светостабилизированного сшитого ПЭ. Каждая изолированная жила имеет отличительную расцветку или маркировку цифрами.
3. Скрутка – имеет правое направление.
