Самонесущий изолированный провод СИП-3-20 кВ

СИП-3 относится к категории силовых кабелей, используемых в электрических сетях с напряжением 10/15/20/35 кВ. Конструкционно – это самонесущий провод с алюминиевыми токопроводящими жилами, изолированными сшитым полиэтиленом.

Область применения

Самонесущие провод СИП-3 предназначены для воздушных линий электропередач, по которым подается переменный ток напряжением до 20 кВ или до 35 кВ. Их используют для передачи электроэнергии к распределительным или промышленным объектам. Прокладка осуществляется на монтажных опорах. Применение кабеля допускается в воздушной среде категории II или III по ГОСТ 15150-69, включая промышленные регионы, морские побережья, районы с повышенным содержанием солей.

Расшифровка обозначения

Для обозначения характеристик и свойств используется буквенно-цифровая маркировка СИП-3. Эта аббревиатура указывает на следующее:

• «С» – провод является самонесущим. Т.е. в его конструкции использована жила, которая исключает провисание и обрыв после монтажа на электрических опорах;
• «И» – провод изолирован, используется изоляционный слой из сшитого полипропилена. Особенность этого материала в высокой стойкости к ультрафиолетовому излучению, атмосферным осадкам, перепадам температур;
• «П» – указывает на то, что это провод;
• «3» – конструкционное исполнение кабеля.

После СИП-3 следует цифровое обозначение, например, 1х16, которое указывает на:

• количество жил;
• площадь их сечения.

Далее в маркировке указывается величина напряжения, на которую рассчитан провод и ТУ, по которому он производился.

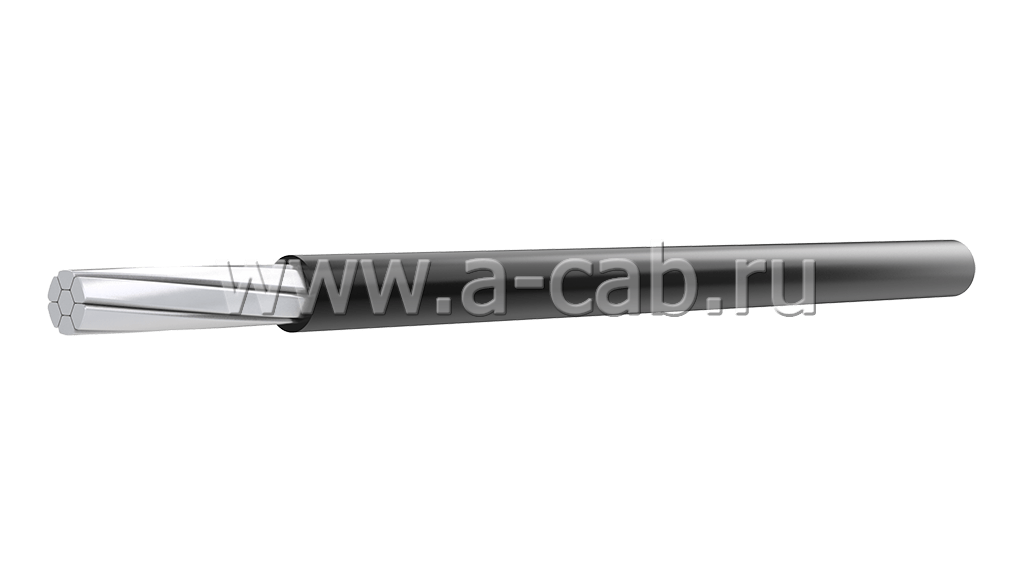

Конструкция

Провод СИП-3 отличается от других силовых проводов тем, что он имеет в своей конструкции самонесущую жилу. Основные токопроводящие жилы выполнены из алюминия, а несущая – из стали. Сечение жил может составлять от 16 до 240 мм2. Благодаря этому, исключается обрыв под воздействием собственного веса и ветровых нагрузок.

Изоляция токопроводящих жил сделана из сшитого светостабилизированного полиэтилена. Этот материал характеризуется высокой стойкостью к интенсивному ультрафиолетовому излучению, что исключает повреждение изоляционного слоя на протяжении всего срока применения провода.

Эксплуатационные характеристики

Кабель прокладывается при температуре внешней среды до -20°С. Если она ниже, предварительно проводится его прогрев, чтобы улучшить пластичность и исключить механические повреждения. Эксплуатация готовых линий электропередач возможна в широком интервале температур – от -60°С до +50°С. Во время монтажа минимальный радиус изгиба не может быть меньше 10 диаметров провода.

В процессе эксплуатации допускается его нагревание до температуры +70°С. При токовых перегрузках температура может вырастать до +200°С, а при коротком замыкании до +240°С. В зависимости от сечения провода он может выдерживать токовую нагрузку до 200-670 А.

Преимущества

Купить провод СИП-3 в компании «Альянс Кабель», значит выбрать качественное изделие, которое отличается следующими преимуществами:

• меньшие эксплуатационные расходы на обслуживание линий электропередач;
• возле проводов СИП-3 можно прокладывать телефонные линии и кабели с меньшим напряжением;
• можно монтировать по фасадам зданий;
• меньшие показатели пробивной способности, поэтому провода могут прокладываться ближе к другим коммуникациям;
• отсутствует вероятность замыкания провода по фазе или на землю;
• исключается вероятность пожара при обрыве линии и падении провода на поверхность земли;
• исключается возможность хищения электроэнергии способом несанкционированного накидывания контактных проводов на линию электропередачи.
