Силовой кабель — это кабель для передачи и распределения электрической энергии в силовых цепях. Его используют между источником питания, распределительным оборудованием и потребителями: щитами, станками, инженерными системами, зданиями, промышленными установками. Главное отличие от провода — более защищенная конструкция, рассчитанная на конкретные нагрузки, условия прокладки и требования электробезопасности. По действующей терминологии, силовой кабель предназначен для передачи электроэнергии токами промышленных частот или постоянным напряжением.
Что такое силовой кабель?
Силовой кабель — это кабельное изделие, через которое передается электрическая энергия к оборудованию, зданиям, щитам, линиям освещения, промышленным и коммунальным объектам.
Под силовым кабелем обычно понимают изделие с одной или несколькими токопроводящими жилами, изоляцией, оболочкой и, при необходимости, дополнительной защитой: броней, экраном, заполнением, защитным шлангом. Конструкция зависит от напряжения сети, способа прокладки, расчетного тока, пожарных требований и внешних воздействий.
Силовой кабель нельзя определять только по величине напряжения, например, от 1000 В и выше. Распространенные силовые кабели с пластмассовой изоляцией выпускаются, в том числе, на номинальные напряжения 0,66; 1 и 3 кВ. В ГОСТ 31996-2012 для таких кабелей указан ряд напряжений 0,38/0,66; 0,6/1; 1,8/3 кВ, число жил от 1 до 5 и сечения от 1,5 до 1000 мм².
Какой кабель считается силовым?
Силовым считается кабель, назначение которого — передача электрической энергии в силовых цепях, а не передача слаботочных сигналов, данных, команд управления или связи.
Кабель относится к силовым по совокупности признаков: назначение, маркировка, номинальное напряжение, конструкция, сечение жил, тип изоляции и область применения. Один признак не дает точного ответа. Например, крупное сечение указывает на возможность работы с нагрузкой, но само по себе не заменяет маркировку и техническую документацию.
| Признак | Что показывает | Как трактовать |
| Назначение | Передача и распределение электроэнергии | Главный критерий для определения силового кабеля |
| Марка |
ВВГнг(А)-LS, АВВГнг(А)-LS ВБШвнг(А)-LS, АПвБШп |
Помогает понять материал жил, изоляцию, оболочку, защиту |
| Напряжение | 0,66 кВ, 1 кВ, 3 кВ, 6 кВ, 10 кВ и выше | Должно соответствовать проекту и сети |
| Сечение жил | 1,5 мм² и выше в распространенных исполнениях | Подбирается по току, длине линии и потерям напряжения |
| Конструкция | Жилы, изоляция, оболочка, возможная броня или экран | Определяет допустимые условия эксплуатации |
Для чего нужен силовой кабель?
Силовой кабель нужен для безопасной передачи электроэнергии от распределительного устройства к конечному потребителю или следующему узлу электросети.
Силовой кабель применяют там, где линия должна выдерживать рабочий ток, нагрев, внешнюю среду и возможные механические воздействия. Он обеспечивает питание оборудования и распределение нагрузки внутри объекта.
Основные задачи силового кабеля:
- передача электроэнергии от источника к потребителю
- распределение питания между щитами и линиями
- подключение стационарного оборудования
- работа в помещениях, на улице, в земле, лотках, каналах или трубах
- снижение риска повреждения линии при правильно выбранной конструкции

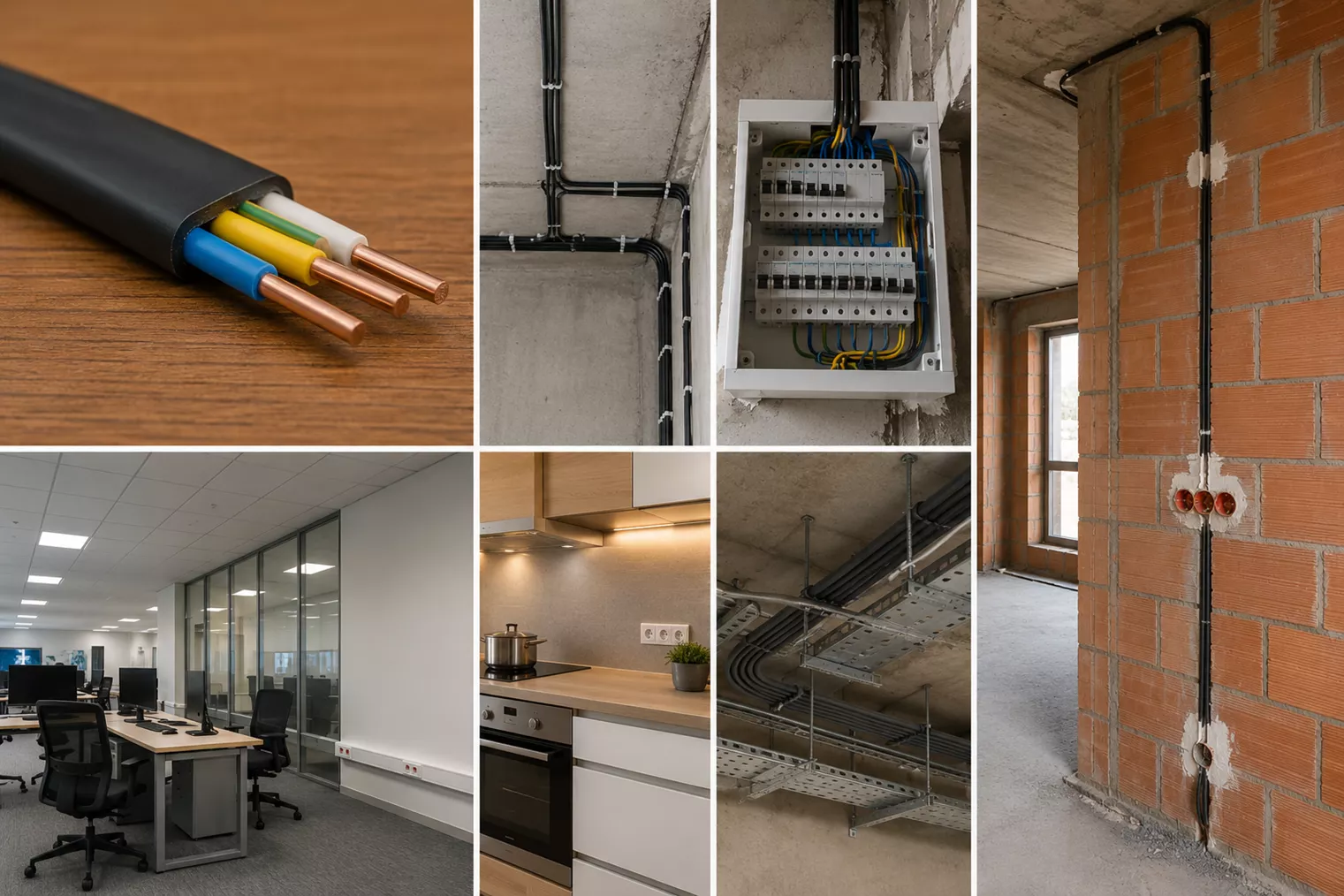

Где применяется силовой кабель?
Силовой кабель применяется в жилых, коммерческих, промышленных, коммунальных и энергетических объектах, где требуется передача электроэнергии под расчетной нагрузкой.
Силовые кабели используют внутри зданий, на открытом воздухе, в земле, кабельных лотках, тоннелях, шахтах, на объектах промышленности, транспорта и энергетической инфраструктуры. Конкретный способ прокладки зависит от марки изделия. Например, кабель без брони нельзя автоматически считать пригодным для траншеи без дополнительной защиты.
| Объект применения | Где используется | Какие требования важны |
| Жилые и общественные здания | Вводы, стояки, щитовые, линии освещения и розеточные группы | Пожарная безопасность, расчетное сечение, соответствие проекту |
| Промышленность | Станки, насосы, вентиляция, компрессоры, производственные линии | Нагрузка, стойкость к нагреву, механическая защита |
| Коммерческие объекты | ТЦ, склады, офисы, инженерные системы | Низкое дымо- и газовыделение, надежность трасс |
| Уличные сети | Наружное освещение, временные и постоянные линии | Влагостойкость, защита от ультрафиолета и повреждений |
| Земля и кабельные сооружения | Траншеи, каналы, блоки, тоннели | Броня, защитные покровы, правильная технология прокладки |
Силовой кабель — какие бывают виды?
Силовые кабели различаются по материалу жил, напряжению, изоляции, оболочке, наличию брони, пожарному исполнению, гибкости и условиям прокладки.
Универсального силового кабеля для всех задач не существует. Один кабель подходит для внутренней прокладки, другой — для земли, третий — для подвижного подключения, четвертый — для объектов с повышенными требованиями к пожарной безопасности.
| Критерий | Основные варианты | Что влияет на выбор |
| Материал жил | Медь, алюминий | Проводимость, масса, цена, допустимая нагрузка, условия монтажа |
| Количество жил | 1, 2, 3, 4, 5 | Однофазная или трехфазная сеть, наличие N и PE |
| Тип изоляции | ПВХ, сшитый полиэтилен, резина, бумажная изоляция | Температура, напряжение, срок службы, условия прокладки |
| Защита | Без брони, бронированный, экранированный | Риск механических повреждений, помехи, прокладка в земле |
| Пожарное исполнение | нг, нг-LS, FRLS, HF | Групповая прокладка, эвакуационные зоны, общественные здания |
| Гибкость | Жесткие и гибкие исполнения | Стационарный монтаж или подключение подвижного оборудования |

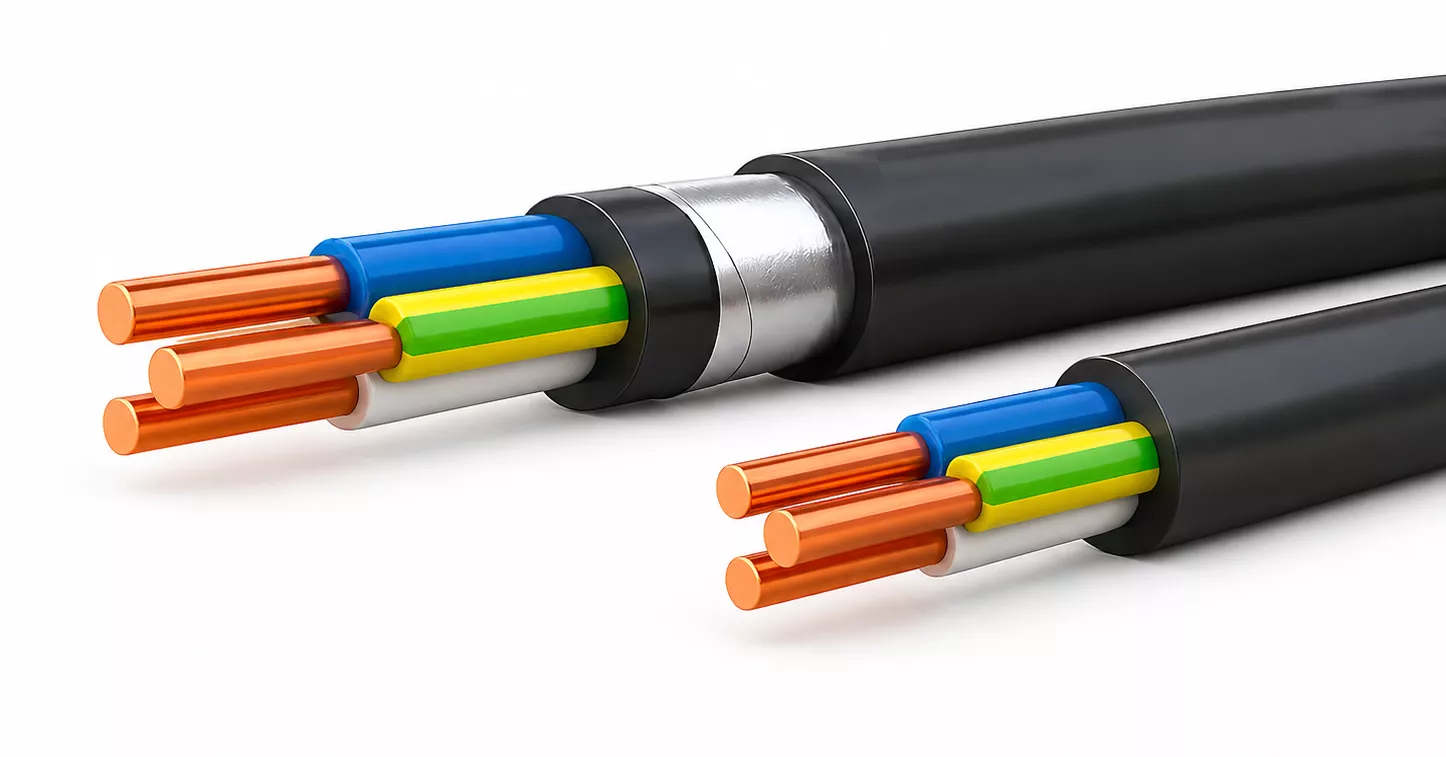

Виды силовых кабелей для электроснабжения
Для электроснабжения чаще применяют кабели с медными или алюминиевыми жилами, ПВХ-изоляцией, изоляцией из сшитого полиэтилена, броней или пожаробезопасной оболочкой.
| Вид кабеля | Пример марки | Где применяют | Важное отличие |
| С ПВХ-изоляцией | ВВГнг(А)-LS, АВВГнг(А)-LS | Внутренние сети, щитовые, здания, стационарные линии | Распространенное решение для сетей до 0,66 и 1 кВ |
| Бронированный |
ВБШвнг(А)-LS, АВБШвнг(А)-LS, АПвБШп |
Земля, траншеи, участки с риском повреждений | Броня защищает от механических воздействий |
| С изоляцией из сшитого полиэтилена | АПвПуг, АПвБШп, АПвБбШп | Распределительные сети, промышленные и энергетические объекты | Хорошая термическая стойкость и ресурс |
| Огнестойкий | ВВГнг(А)-FRLS | Системы безопасности, аварийное питание | Сохраняет работоспособность при воздействии огня заданное время |
| Безгалогенный | ППГнг(А)-HF | Объекты с высокими требованиями к безопасности людей | Снижает выделение коррозионно-активных газов |
Чем отличается силовой кабель от провода?
Силовой кабель отличается от провода назначением, конструкцией и уровнем защиты. Провод обычно имеет более простое исполнение и, как правило, не предназначен для прокладки в земле или под водой.
| Параметр | Силовой кабель | Провод |
| Основное назначение | Передача и распределение электроэнергии в силовых цепях | Соединение, монтаж, разводка внутри оборудования или сетей |
| Конструкция | Жилы, изоляция, оболочка, возможные экран, броня, заполнение | Жила или жилы с изоляцией, иногда легкая оболочка |
| Защита | Выше, зависит от марки и условий прокладки | Обычно ниже, особенно по механическим воздействиям |
| Прокладка в земле | Возможна для подходящих марок и при соблюдении технологии | Как правило, не предназначен |
| Маркировка | Часто содержит данные о жиле, изоляции, оболочке, броне, пожарном исполнении, напряжении | Часто начинается с «П» и указывает на тип провода |
| Типовая ошибка | Выбрать небронированный кабель для траншеи без защиты | Использовать провод там, где нужен кабель |
Как определить силовой кабель?
Силовой кабель определяют по маркировке, назначению, номинальному напряжению, сечению, количеству жил и конструкции. На оболочке или в документации обычно указываются буквенно-цифровое обозначение, количество жил, сечение, номинальное напряжение, производитель, год выпуска или партия.
Алгоритм проверки:
- найти маркировку на оболочке или бирке
- расшифровать буквы марки
- проверить количество жил и сечение
- посмотреть номинальное напряжение после дефиса
- сверить условия прокладки с паспортом или каталогом
- убедиться, что пожарное исполнение подходит объекту
Пример: ВВГнг(А)-LS 5х10-0,66 — силовой кабель с медными жилами, ПВХ-изоляцией и оболочкой, исполнением, не распространяющим горение при групповой прокладке, с низким дымо- и газовыделением, пятью жилами по 10 мм², на напряжение 0,66 кВ.
Как отличить силовой кабель от других кабельных изделий?
Силовой кабель отличается от контрольного, сигнального, монтажного и связного кабеля тем, что передает электроэнергию для питания нагрузки, а не сигнал, команду или данные.
| Изделие | Основная функция | Почему важно не путать |
| Силовой кабель | Питание оборудования и распределение электроэнергии | Ошибка приводит к перегреву, аварии, отказу линии |
| Контрольный кабель | Цепи контроля, измерения, автоматики | Не рассчитан как основная силовая линия |
| Кабель связи | Передача информационных сигналов | Имеет другие электрические параметры и назначение |
| Монтажный провод | Внутренний монтаж электрических схем | Не заменяет силовой кабель на трассе |
| Шнур | Подключение подвижных устройств | Не предназначен для всех видов стационарной прокладки |
Пограничный пример — ПВС. В быту его часто называют кабелем, но в маркировке «П» указывает на провод. ПВС применяют для подключения приборов и удлинителей, но его нельзя автоматически использовать как стационарный силовой кабель в стене, земле или кабельной трассе без проверки норм, условий и документации.
Как обозначается силовой кабель?
Силовой кабель обозначается маркой и цифровой частью: буквы показывают материалы и конструкцию, цифры — количество жил, сечение и номинальное напряжение.
Структура обозначения обычно выглядит так:
Марка кабеля + количество жил × сечение + исполнение жил/N/PE + номинальное напряжение
| Обозначение | Как читать |
| ВВГнг(А)-LS 3х2,5-0,66 | 3 жилы по 2,5 мм², напряжение 0,66 кВ, ПВХ-изоляция и оболочка, низкое дымо- и газовыделение |
| АВВГнг(А)-LS 4х16-1 | алюминиевые жилы, 4 жилы по 16 мм², напряжение 1 кВ |
| ВБШвнг(А)-LS 5х25-1 | медный бронированный силовой кабель с 5 жилами по 25 мм² |
| АПвБШп 4х120-1 | алюминиевый кабель с изоляцией из сшитого полиэтилена, броней и защитным шлангом |
Расшифровка популярных элементов маркировки:
| Элемент | Значение |
| А в начале марки | алюминиевая токопроводящая жила |
| Отсутствие А в начале | медная жила |
| В | поливинилхлоридная изоляция или оболочка, в зависимости от позиции |
| Пв | изоляция из сшитого полиэтилена |
| Б, Бб | броня из стальных лент |
| Шв | защитный шланг из ПВХ |
| Шп | защитный шланг из полиэтилена |
| Г | отсутствие защитного покрова поверх оболочки |
| нг | не распространяет горение |
| LS | пониженное дымо- и газовыделение |
| HF | безгалогенное исполнение |
| FR | огнестойкое исполнение |
| N | нулевая жила |
| PE | защитная жила заземления |
| ок, ос, мк, мс | тип жилы: однопроволочная или многопроволочная, круглая или секторная |
Какие ошибки чаще всего допускают при выборе силового кабеля?
Самые опасные ошибки связаны с заменой кабеля проводом, неверным сечением, неподходящим способом прокладки и игнорированием пожарного исполнения.
| Ошибка | Возможное последствие | Как правильно |
| Выбор по цене без расчета нагрузки | Перегрев, падение напряжения, аварийное отключение | Подбирать сечение по току, длине и условиям |
| Замена кабеля проводом | Повреждение изоляции, нарушение требований прокладки | Использовать изделие по назначению |
| Прокладка небронированного кабеля в земле без защиты | Механическое повреждение линии | Выбирать бронированную марку или защитную трубу по проекту |
| Игнорирование индексов нг-LS, FRLS, HF | Повышенные пожарные риски | Учитывать тип объекта и требования к эвакуационным зонам |
| Покупка без проверки маркировки и документов | Несоответствие заявленным характеристикам | Проверять паспорт, сертификаты, маркировку и производителя |
Как быстро понять, какой силовой кабель нужен?
Нужно знать напряжение сети, расчетную нагрузку, длину линии, способ прокладки, материал жил, требования по пожарной безопасности и условия эксплуатации.
Исходные данные для предварительного подбора: однофазная или трехфазная сеть, мощность оборудования, способ прокладки, наличие механических воздействий, температура, влажность, требования проекта. По ним выбирают марку, сечение и количество жил.
Минимальный набор вопросов перед покупкой:
- какое напряжение сети: 0,66 кВ, 1 кВ, 6 кВ, 10 кВ или другое
- какая расчетная мощность и ток нагрузки
- где пройдет трасса: помещение, улица, земля, лоток, труба, кабельный канал
- нужна ли броня, экран или гибкое исполнение
- есть ли требования нг-LS, FRLS или HF
- требуется ли медная жила или допустим алюминий
Для ответственной линии окончательный выбор делают по проекту или электротехническому расчету специалиста.
Короткие ответы на частые вопросы
Силовой кабель — это какой?
Силовой кабель — это кабель для передачи электрической энергии в силовых цепях. Он питает оборудование, здания, щиты, инженерные системы и распределительные линии.
Какой кабель считается силовым?
Силовым считается кабель, предназначенный для передачи и распределения электроэнергии. Напряжение важно, но не является единственным критерием.
Для чего нужен силовой кабель?
Он нужен для подвода питания к потребителям и распределения электроэнергии между узлами сети.
Где применяется силовой кабель?
В зданиях, промышленности, энергетике, наружных сетях, кабельных сооружениях, траншеях и инженерной инфраструктуре.
Чем отличается силовой кабель от провода?
Силовой кабель имеет более защищенную конструкцию и рассчитан на передачу электроэнергии в конкретных условиях прокладки. Провод обычно проще по устройству и не заменяет кабель в земле, кабельных трассах и ответственных силовых линиях.
Как определить силовой кабель?
Нужно проверить маркировку, назначение, номинальное напряжение, количество жил, сечение, конструкцию и паспортные данные.
Как обозначается силовой кабель?
Он обозначается буквенно-цифровой маркой: например, ВВГнг(А)-LS 5х10-0,66 или АПвБШп 4х120-1. Буквы показывают материалы и защиту, цифры — число жил, сечение и напряжение.
Глоссарий
Силовой кабель — кабель для передачи электрической энергии в силовых цепях
Токопроводящая жила — металлический проводник внутри кабеля, по которому проходит ток
Изоляция — слой диэлектрического материала вокруг жилы, предотвращающий короткое замыкание и утечку тока
Оболочка — наружный защитный слой кабеля, закрывающий сердечник от внешних воздействий
Броня — металлическая защита кабеля от механических повреждений
Экран — проводящий слой, снижающий электромагнитное влияние и выравнивающий электрическое поле
Сечение жилы — площадь поперечного сечения проводника в мм², влияющая на допустимую токовую нагрузку
Номинальное напряжение — напряжение, на которое рассчитана изоляция кабеля
нг — исполнение, не распространяющее горение
LS — пониженное дымо- и газовыделение
HF — безгалогенное исполнение
FR — огнестойкое исполнение, сохраняющее работоспособность при воздействии пламени заданное время
N — нулевая рабочая жила
PE — защитная жила заземления
ВВГнг(А)-LS — распространенная марка силового кабеля с медными жилами, ПВХ-изоляцией и ПВХ-оболочкой
АВВГнг(А)-LS — аналог ВВГнг(А)-LS с алюминиевыми жилами
ВВГнг(А)-LS — бронированный силовой кабель с защитным шлангом
Кабельная линия — линия передачи электроэнергии, состоящая из одного или нескольких кабелей, муфт, заделок и крепежных элементов.
