Размеры кабельных барабанов

30.06.2023

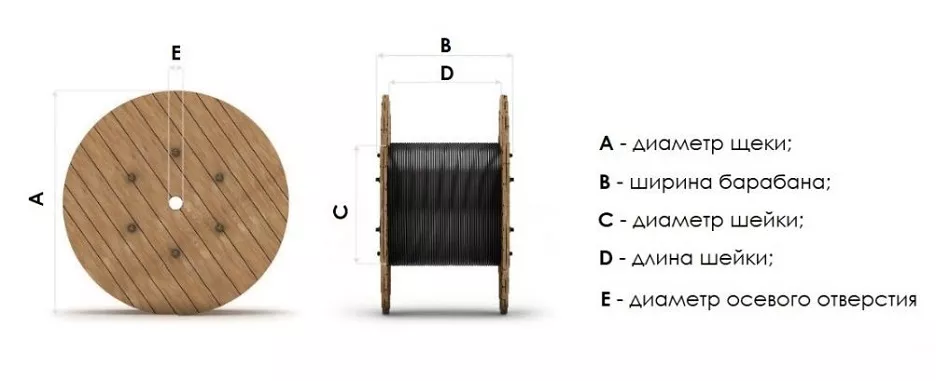

Кабельные барабаны (катушки) чаще всего изготавливаются из дерева и предназначены для удобного хранения и перевозки кабелей и проводов. В настоящее время они являются основным типом тары для кабельно-проводниковой продукции. Конструкция деревянных кабельных барабанов соответствует ГОСТ 5151-79 (Барабаны деревянные для электрических кабелей и проводов. Технические условия ) и представлена на рисунке, а информация о размерах приведена в таблице. Номер барабана соответствует диаметру щеки, измеряемому в дециметрах.

Параметры конструкции деревянных кабельных барабанов

Номер барабана	Размеры, мм
	Диаметр				Длина шейки	Толщина		Количество шпилек, шт
	Щеки	Шейки	Осевого отверстия	Шпилек	Длина шейки	Щеки	Деталей	Количество шпилек, шт
5	500	200	35	12	230	38	16	3
6	600	200	35	12	250	38	19	3
8/8а	800	450	50	12	230/400	38	19	4
10/10а	1000	545/500	50	12/16	500/710	50	22	4
12/12а	1220	650	70	12/16	500/710	50	22	4
14/14а	1400	750/900	70	16	710/500	58	28	6
16/16а	1600	1200/800	70/80	16	600/800	58	30	6
18/18а	1800	1120/900	80	20	900	80	36	6
20/20а	2000	1220/1000	80	20	1000/1060	90	36	6
22/22а	2200	1320/1480	100	20	1000/1050	118	46	8
26	2650	1500	120	24	1500	140	56	8
30	3000	1800	150	24	1800	180	56	10

Согласно ГОСТ 5151-79, для защиты кабельно-проводниковой продукции при транспортировке и хранении на открытых площадках, обязательно использование защиты деревянных кабельных барабанов: обшивка доской и оболочка из полимерных материалов. Для обшивки барабана с изделием необходимо использовать непрерывный ряд деревянных досок, которые должны быть обтянуты стальной упаковочной лентой по краям. В некоторых случаях может быть выполнена частичная обшивка, при которой зазоры между досками не превышают 50% от их ширины. Расчётные габариты и вес кабельных барабанов, защищенных обшивкой, а также рекомендуемые параметры для защитных материалов прездставлены ниже:

Вес и габариты деревянных кабельных барабанов (с учётом обшивки и упаковки)

Номер барабана	Габариты барабана, мм		Приблизительная масса барабана с обшивкой, кг
Номер барабана	Высота	Ширина	Приблизительная масса барабана с обшивкой, кг
8	840	350	51
8а	840	620	53
10	1040	646	56
12	1260	660	132
12а	1260	864	151
14	1440	875	217
17	1750	944	367
18	1850	1120	535
20	2064	1250	763

Рекомендуемые размеры материалов для обшивки

Номер барабана	Максимальная ширина доски, мм	Минимальная толщина доски, мм	Ширина ленты стальной, мм	Толщина ленты стальной, мм
5-8	150	16	20-35	0,3-0,5
10-14	200	19	20-35	0,3-0,5
16-18	250	25	25-35	0,3-0,5
20-22	250	32	35-45	0,3-0,5
25-30	250	40	45-55	0,3-0,5
