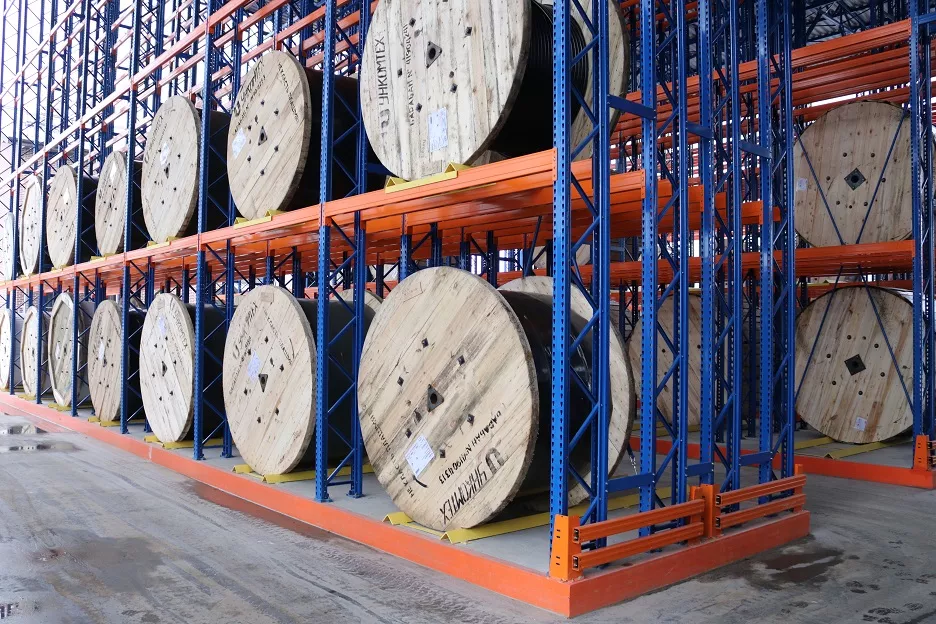

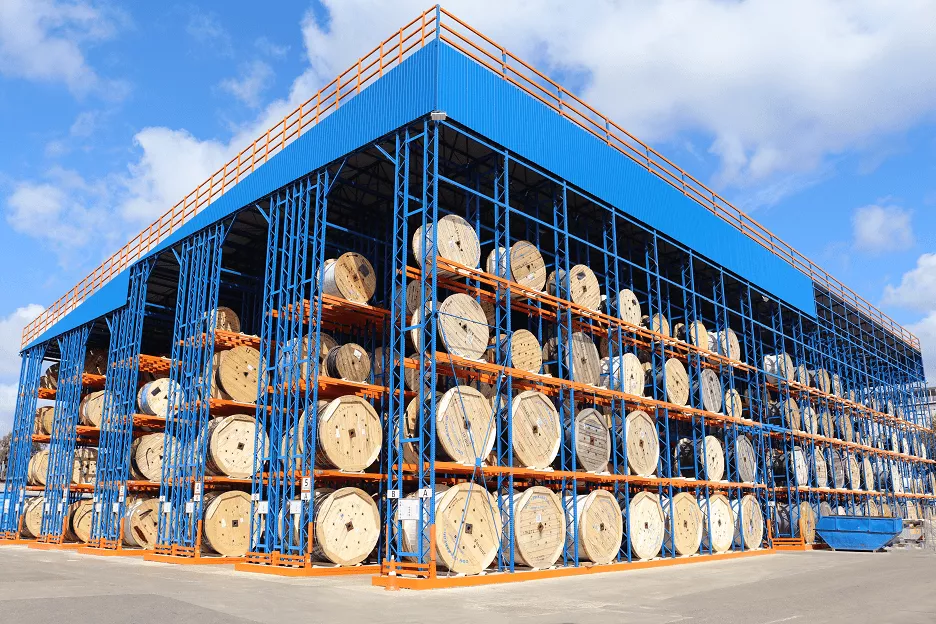

Особенности складского хранения кабельно-проводниковой продукции

Выбор кабельно-проводниковой продукции «на глаз» — главная причина перегрева электросетей, падения напряжения на оборудовании и коротких замыканий. В этом руководстве технический отдел «Альянс Кабель» детально разбирает, по каким критериям выбирают силовой кабель для промышленных и бытовых объектов, как применять формулы и почему табличные значения ГОСТ требуют обязательной корректировки. 1. Базовый алгоритм: как понять, какой нужен силовой кабель Процесс подбора всегда сводится к оценке четырех фундаментальных параметров. Что учитывать при выборе силового кабеля для объекта: Расчетная нагрузка (мощность и ток): определяет базовое сечение жил. Материал проводника: медь (стандарт для помещений) или алюминий (для воздушных магистралей). Условия прокладки: скрытая (в штробе/трубе), открытая (в лотках) или в земле. Длина кабельной трассы: определяет потерю напряжения на конце линии. 2. Расчет сечения: переводим киловатты в амперы Главная ошибка новичков — попытка подобрать кабель исключительно по мощности. Нормативы ПУЭ (Правила устройства электроустановок) оперируют силой тока. Чтобы узнать, силовой кабель на какую мощность рассчитан, необходимо перевести суммарную мощность потребителей ($P$, в ваттах) в амперы ($I$). Для однофазной сети (220 В): $$I = \frac{P}{U \cdot \cos\varphi}$$ Для трехфазной сети (380 В): $$I = \frac{P}{\sqrt{3} \cdot U \cdot \cos\varphi}$$ Справочно: $U$ — напряжение сети, $\cos\varphi$ — коэффициент мощности (для обычных бытовых приборов принимается за 1, для электродвигателей, станков и мощных компрессоров — 0.8–0.85). 3. Таблицы ПУЭ: какая мощность силовых кабелей допустима Получив значение силы тока, инженер обращается к таблицам главы 1.3 ПУЭ-7. Ниже приведены выжимки для наиболее востребованного медного кабеля (марки ВВГнг(А)-LS, NYM). Медный кабель (220 В / 380 В) Сечение жилы (мм²) Макс. ток (Скрытая проводка), А Мощность 220 В (Скрытая), кВт Макс. ток (Открытая проводка), А Мощность 220 В (Открытая), кВт Мощность 380 В (Открытая), кВт 1.5 15 3.3 19 4.1 10.5 2.5 21 4.6 27 5.9 15.2 4.0 27 5.9 38 8.3 21.2 6.0 34 7.4 46 10.1 25.7 10.0 50 11.0 70 15.4 39.2 Важно: Если в одном лотке или трубе прокладывается пучок из 5–6 кабелей, они нагревают друг друга. В этом случае к табличным значениям применяется понижающий коэффициент $0.68$. 4. Сравнение материалов: какой силовой кабель лучше? Разбирая вопрос о том, какие характеристики важны при выборе силового кабеля, на первое место выходит выбор между медью (Cu) и алюминием (Al). Медные кабели: Обладают высокой проводимостью, не ломаются при изгибах, контакты не ослабевают со временем. Это единственный разрешенный нормативами вариант для внутренней электропроводки жилых, коммерческих и социальных зданий. Алюминиевые кабели (АВВГнг(А)-LS, СИП): Дешевле и легче меди, но обладают большей текучестью и худшей проводимостью (сечение алюминия всегда нужно брать на ступень выше медного). Используются для наружных магистралей, ЛЭП и распределительных сетей больших сечений (от 16 мм²). 5. Влияние длины трассы на потерю напряжения Даже если сечение подобрано верно по току, на длинных дистанциях (от 40–50 метров) физическое сопротивление проводника приведет к падению напряжения. Согласно ГОСТ, суммарная потеря напряжения от щитка до конечного потребителя не должна превышать 5%. Если расчеты показывают просадку в 6% и более, необходимо увеличить сечение кабеля на одну-две ступени. Например, если по току для станка подходит кабель 6 мм², но он находится в 90 метрах от ВРУ, потребуется заложить кабель сечением 10 мм². 6. Разбор реальных инженерных кейсов Кейс 1: Вводной кабель для частного дома (15 кВт, 380 В) Задача: Воздушный ввод от столба к дому. Выделенная мощность — 15 кВт (3 фазы). Решение: Ток составит около 23 А на фазу. По току подошел бы кабель сечением 2.5–4 мм². Однако для воздушных линий по соображениям механической прочности запрещено применять алюминиевый кабель сечением менее 16 мм². Вердикт: Самонесущий изолированный провод СИП-4 4х16. Кейс 2: Подключение розеточной группы в офисе (до 5 кВт, 220 В) Задача: Скрытая проводка для блоков рабочих мест (компьютеры, оргтехника). Решение: Ток потребителей — около 22 А. Оптимальным выбором с запасом прочности по нагреву для скрытой прокладки будет медный кабель. Вердикт: Не распространяющий горение ВВГнг(А)-LS 3х2.5 с защитой автоматом на 16 А. 7. Аналитика «Альянс Кабель»: 3 фатальные ошибки заказчиков Покупка кабеля по ТУ вместо ГОСТ. Кабель, произведенный по Техническим Условиям (ТУ) завода, часто имеет заниженное на 15–20% сечение жилы и истонченную изоляцию. Работать такой кабель будет на пределе своих термических возможностей. Прямое соединение меди и алюминия. Скрутка этих металлов вызывает мгновенное электрохимическое окисление, перегрев и пожар. Соединять их можно только через клеммы WAGO с пастой или специальные переходные гильзы. Игнорирование пусковых токов. При запуске мощных насосов или компрессоров ток кратковременно возрастает в 3–5 раз. Если кабель и автоматика подобраны строго впритык к номинальной мощности, система будет постоянно уходить в защиту.

ООО «Компания Альянс-Кабель»

Кабельно-проводниковая продукция широко востребована в современном мире за счет ее основного назначения и значимости при возведении различных объектов инфраструктуры. Сегодня на российском рынке выявлено более 35% фальсифицированного кабеля, провоцирующего серьезные последствия при его использовании, вплоть до массовой гибели людей. Факторы, позволяющие определить качество кабеля К процессу выбора кабельно-проводниковой продукции рекомендуется подходить с особым вниманием и педантичностью. Это позволит избежать подделок, а главное – минимизировать риск аварийных ситуаций. В определении качества товара может помочь ряд факторов, на которые следует обращать внимание. Конструктивные особенности Качественный проводник состоит из алюминиевых или медных токопроводящих жил, отличающихся одинаково ровной структурой. Это касается диаметра сечения, качества и цвета металла. Проверить данные особенности можно с помощью штангенциркуля, оголив немного изоляцию. Недобросовестные производители экономят на выпускаемой кабельной продукции за счет занижения сечения. Это провоцирует чрезмерный нагрев изоляции, что может привести к ее плавлению и последующему возгоранию. Сам металл (алюминий и медь) должен ярко блестеть и не иметь вкраплений. Также важную роль играет исполнение оболочки жил. Она производится из поливинилхлорида и предполагает защиту проводников тока. Нарушенная, поврежденная, плохо прокрашенная или слишком тонкая изоляция является свидетельством некачественной продукции. Использование провода с подобной изоляцией на высоких нагрузках приводит к утечке тока и коротким замыканиям. К признакам высокого качества провода относится его прочность. Для ее проверки достаточно с небольшим усилием согнуть участок кабеля и оценить его «поведение». Как правило, изделие должно легко гнуться, а оболочка – сохранять свою целостность. Состояние токопроводящих жил Медные или алюминиевые жилы кабеля кроме исполнения и характеристик отличаются механическим состоянием. Низкокачественная продукция часто имеет перемкнутые между собой или перебитые жилы. В первом случае ток внутри проводника может распределяться неравномерно и приводить к перебоям функционирования электрического прибора, системы освещения и др. Перебитые жилы делают провод непригодным к использованию. При его эксплуатации цепь электросети оказывается незамкнутой, что не позволяет питать электрическим током подключенный потребитель. Требования к маркировке Кабельно-проводниковая продукция производится в соответствии со стандартом ГОСТ и предполагает специализированную маркировку. По ней можно узнавать об основных характеристиках провода (сечении, номинальном сопротивлении и напряжении), его типе, классе пожарной безопасности. Также маркировка предполагает наименование производителя. Наличие данной информации позволяет определить соответствие продукции ГОСТу. Бухты, на которых размещается кабель, также подразумевают информационные сведения: длина и масса кабеля / провода, дата выпуска. Отдельно наносится товарный знак. Требования к упаковке При приобретении кабельно-проводниковой продукции в большом количестве можно произвести оценку его качества в соответствии с упаковкой. По государственному стандарту силовые кабели и провода должны поставляться в бухтах или на специальных деревянных / металлических барабанах. При использовании барабана его часть, на которую производится намотка, в диаметре должна превышать диаметр кабеля не менее, чем в 15 раз. Кроме самостоятельной оценки качества и состояния кабельно-проводниковой продукции можно запросить у поставщика сертификаты соответствия. Сертифицированный товар, произведенный по ГОСТу, отмечается знаком технического контроля и имеет соответствующую документацию. Последствия эксплуатации некачественной кабельно-проводниковой продукции При прокладке низкокачественного силового кабеля или провода последствия могут быть самыми разными: Высокая выработка токсичных веществ за счет использования низкосортной ПВХ изоляции. Короткие замыкания, перебои в работе электрической сети, задымление помещений. Перегруз сети и, как следствие, выход подключенных приборов из строя. Ложные срабатывания и несрабатывания пожарной, охранной сигнализации. Высокая вероятность пожара. Чтобы не допустить подобных последствий, рекомендуется выбирать кабельно-проводниковую продукцию, отличающуюся должным качеством, техническими и механическими свойствами. Для это следует отдавать предпочтение проверенным производителям, выпускающим товар в соответствии с установленными стандартами, нормами и требованиями. Сегодня приобрести высококачественный силовой кабель требуемого типа и производительности предлагает компания «АЛЬЯНС-КАБЕЛЬ». Выгодные условия сотрудничества предоставляются всем покупателям.
