Где можно использовать кабель ВВГ-Пнг(А)-LS в помещениях

Автор Никулина Татьяна Васильевна

Кабель ВВГ-Пнг(А)-LS – рабочий стандарт для электрики внутри зданий. Он используется там, где на первом месте стоят защита жизни людей и сохранность имущества. Его применяют согласно правилам пожарной безопасности, которые требуют свести к минимуму выделение дыма и токсичных продуктов горения.

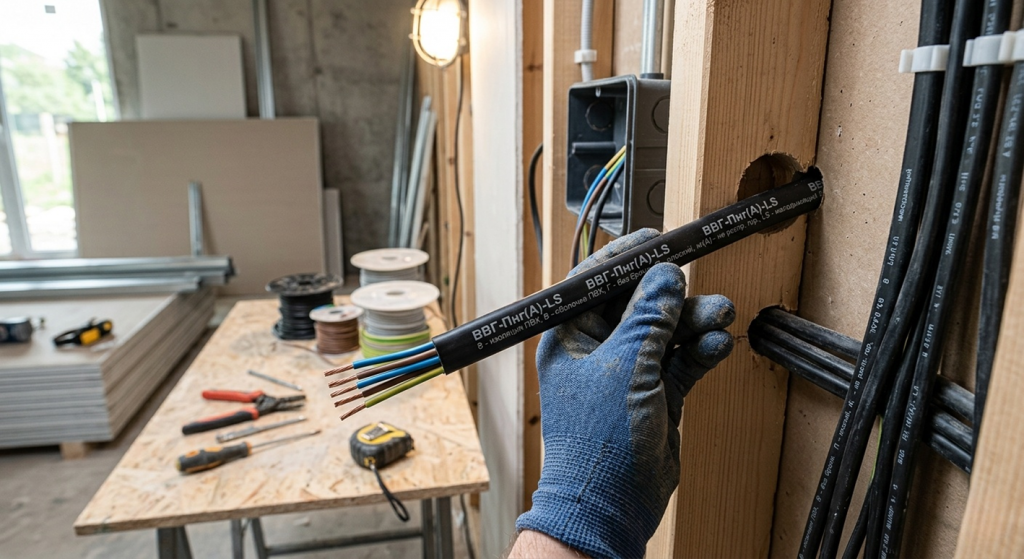

Что означают символы в названии

Каждое буквенное обозначение в названии кабеля строго регламентировано ГОСТом. ВВГ-Пнг(А)-LS расшифровка выглядит так:

• В – изоляция жилы из поливинилхлоридного пластиката.
• В – внешняя оболочка из того же ПВХ-пластиката.
• Г – голый, без брони и защитных покровов.
• П – плоское исполнение, жилы уложены в одной плоскости.
• нг – не распространяет горение при групповой прокладке
• (А) – категория А по нераспространению горения в пучке.
• LS – низкие дымо- и газовыделение (Low Smoke).

Понимание этих буквенных индексов помогает безошибочно подобрать кабельную продукцию под конкретные технические требования объекта.

Основные характеристики кабеля ВВГ-Пнг(А)-LS

Номинальное напряжение кабеля составляет 0,66 или 1 кВ. При постоянной работе жила нагревается до 70 °C, а в момент короткого замыкания способна кратковременно выдержать до 160 °C. Минимальный радиус изгиба при монтаже – 10 наружных диаметров для одножильного исполнения и 7,5 – для многожильного. Заявленный производителями срок службы по ГОСТ – не менее 30 лет.

Эти цифры справедливы только для оригинальной продукции. Упрощенные версии с заниженной толщиной изоляции долго не живут и представляют реальную угрозу.

Выбор проектировщиков этого кабеля объясняется двойной защитой: пластикат не поддерживает горение и почти не дает черного дыма. При пожаре человек теряет ориентацию именно из-за задымления. Материалы с приставкой LS выделяют гораздо меньше летучих веществ, поэтому прозрачность среды сохраняется дольше. Это дает драгоценные минуты на эвакуацию.

Где прокладывают кабель

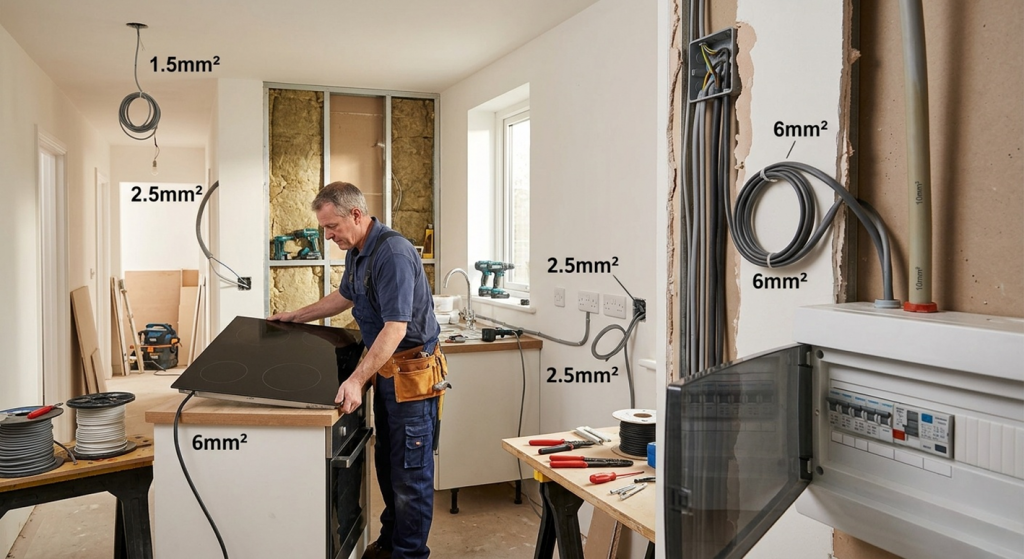

Жилые объекты – основная сфера применения этой марки. Можно ли использовать ВВГ-Пнг(А)-LS в квартире? Да, такая прокладка допускается нормативными документами. ВВГ-Пнг(А)-LS для квартиры подбирают под типовые задачи:

• питание распределительного щитка от этажного стояка;
• линии освещения с сечением токопроводящих жил от 1,5 мм²;
• кабель для розеточных групп с медными жилами 2,5 мм²;
• подключение стационарной варочной панели и духового шкафа (от 4 до 6 мм²);
• запитка кондиционеров, бойлеров, теплых полов и приточной вентиляции.

Плоская форма упрощает монтаж в штробах, а оболочка хорошо держится в штукатурке. В пустотах каркасных перегородок провод прокладывают в гофрированной трубе.

Загородный коттедж

Кабель ВВГ-Пнг(А)-LS для помещений загородного дома используют с поправкой на трехфазный ввод и хозяйственные постройки. Внутри коттеджа эта марка закрывает все потребности. ВВГ-Пнг(А)-LS в жилых помещениях укладывают от вводного щита до всех комнат, кухни, санузлов и мансарды. За гипсокартонными потолками и в негорючих перекрытиях он работает стабильно.

На участке от столба до щитка для монтажа по воздуху эта марка не годится. Для улицы используют самонесущий изолированный провод (СИП). Он имеет совершенно другую конструкцию, рассчитанную на ультрафиолет, мороз и натяжение.

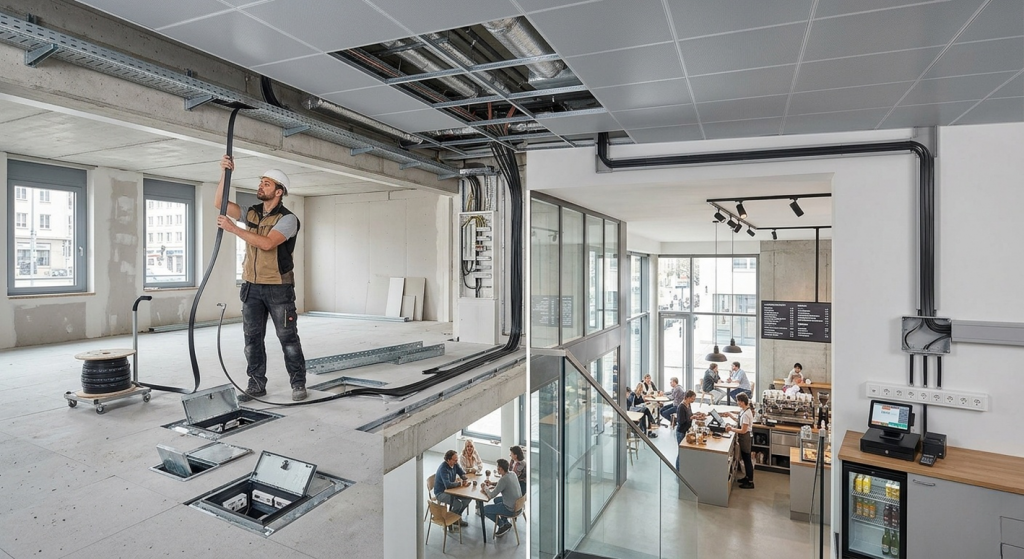

Коммерческая недвижимость

В коммерческих зданиях требования пожарной безопасности еще выше. Можно ли использовать ВВГ-Пнг(А)-LS в офисе? Да, контролирующие органы прямо указывают на необходимость кабелей с индексом LS во внутренних электроустановках и административных помещениях. ВВГ-Пнг(А)-LS для офиса подходит для разводки силовых розеток, освещения кабинетов, серверных, переговорных комнат. Плоский профиль монтируется в кабель-каналах и за подвесными потолками.

Торговые точки и салоны

Кабель для магазина и торгового помещения обслуживает мощные витрины, холодильное оборудование, кассовые узлы и системы видеонаблюдения. ВВГ-Пнг(А)-LS в коммерческих помещениях проявляет себя наилучшим образом. В небольших салонах красоты, кафе и бутиках (не относящихся к местам массового пребывания людей) его заводят в распределительные коробки и опускают к розеткам точно так же, как в квартире, но сечения увеличивают пропорционально нагрузке.

Кабель для офиса и коммерческих помещений – это единая линейка типоразмеров, разница лишь в проектных решениях.

О чем говорит индекс LS

Что значит LS-кабель? Его оболочка и изоляция при горении выделяют пониженное количество дыма и хлористого водорода. Благодаря этому материал с пометкой LS снижает плотность задымления в десятки раз по сравнению с обычным ПВХ, сохраняя высокую светопроницаемость воздуха даже в условиях пожара.

В экстремальной ситуации плотный дым мгновенно скрывает эвакуационные указатели. Применение кабеля ВВГ-Пнг(А)-LS с низким дымовыделением позволяет людям дольше видеть путь к выходу. Именно поэтому пожарные нормы все чаще настаивают на использовании материалов с индексом LS в жилых многоэтажках и административных помещениях.

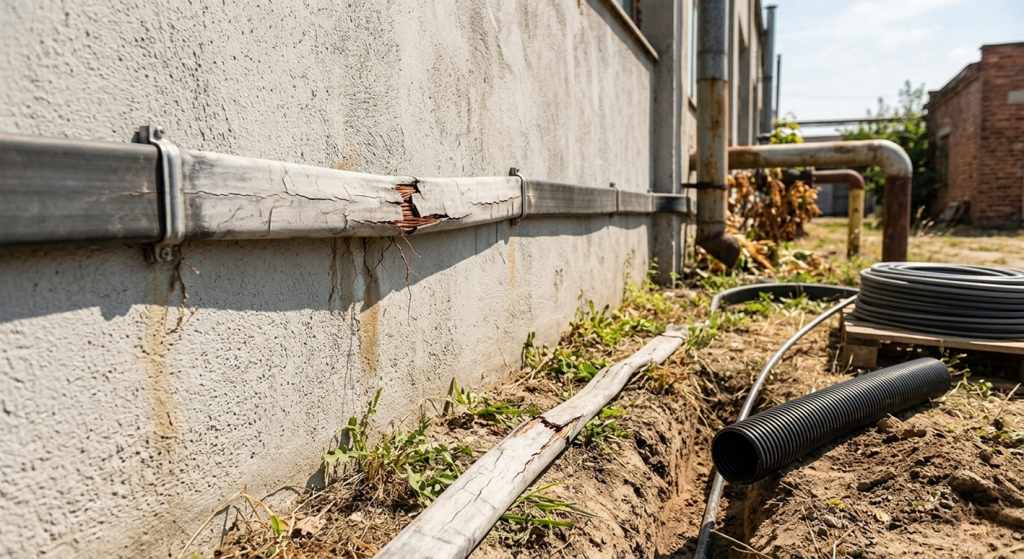

Ограничения применения

Где использовать кабель ВВГ-Пнг(А)-LS? Точно не стоит делать этого на открытом воздухе без дополнительной защиты. Прямые солнечные лучи губительны для ПВХ-изоляции. ВВГ-Пнг(А)-LS на улице быстро разрушается, теряет эластичность и трескается. Уже через несколько сезонов в микротрещины просачивается влага. Монтаж кабеля ВВГ-Пнг(А)-LS в земле без защитного футляра не допускается из-за отсутствия брони. Подземные трассы требуют специальных бронированных аналогов или обязательной укладки линии внутри прочных труб.

Основные места, куда такой проводник закладывать не следует:

• траншеи и грунт без трубной канализации;
• открытые участки фасадов без защитного короба;
• воздушные линии без несущего троса (при этом для ввода в дом от столба кабель полностью непригоден);
• сауны, бани и парные с постоянно высокой температурой и паром;
• химически агрессивные среды без специальной оболочки;
• места с риском механического повреждения без металлорукава или жесткой трубы;
• условия длительной работы на предельных температурах свыше 70 °C.

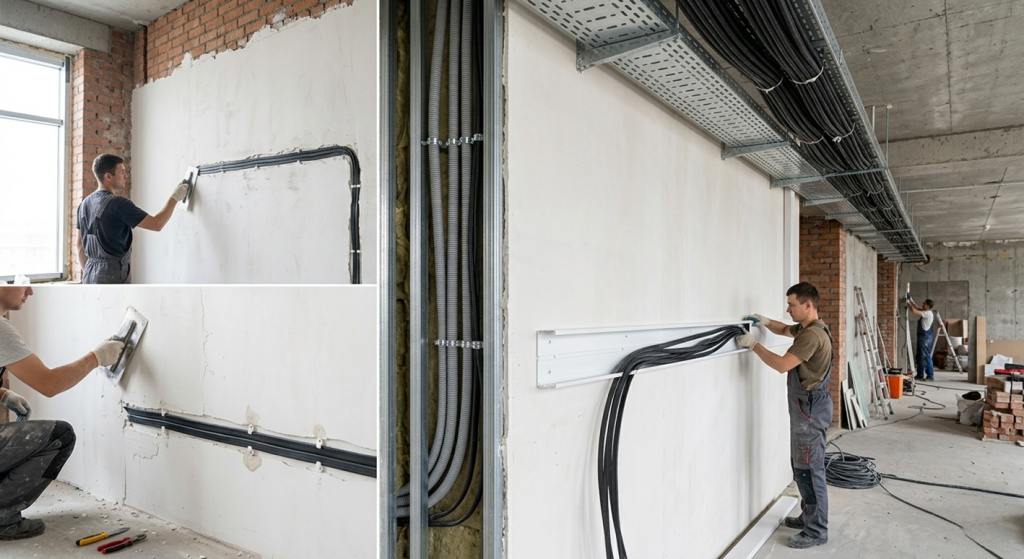

Способы прокладки

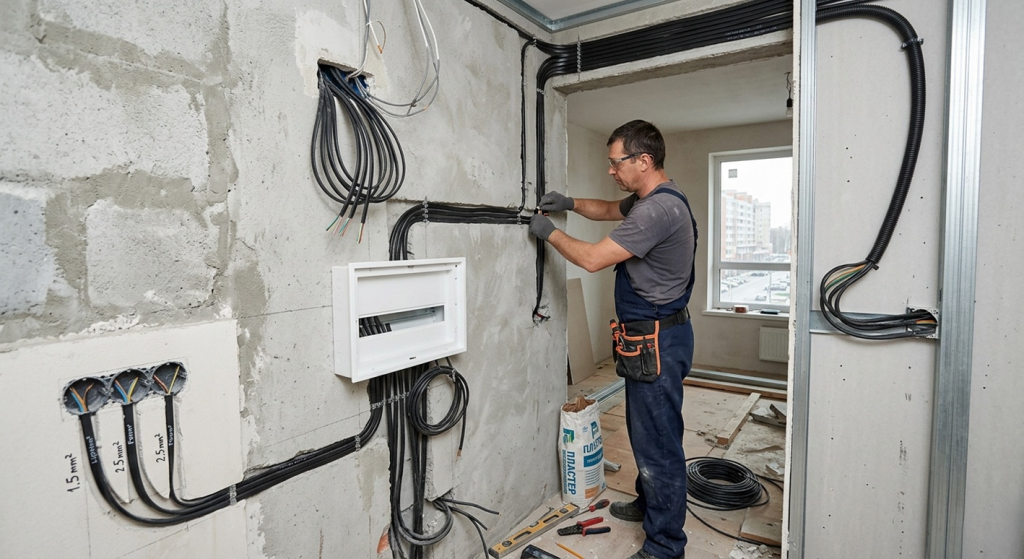

Кабель ВВГ-Пнг(А)-LS для проводки применяется как при скрытом, так и при открытом монтаже. Первый вариант под штукатуркой – классика. Плоский кабель легко садится на алебастровые маячки и не выпирает из стены. В пустотах перегородок его затягивают в не распространяющую горение гофру. Открытый монтаж в офисе или магазине часто выполняют в пластиковых коробах. При групповой укладке в лотках важно соблюдать рекомендации по объемной загрузке, чтобы требования пожарной безопасности по категории «А» выполнялись штатно.

Как подобрать сечение

Какой кабель выбрать для проводки и не ошибиться с сечением жилы? Точный ответ дает расчет нагрузки и длины линии. Какое сечение кабеля выбрать для квартиры, определяют по таблице для медных жил в сетях 220 В.

Для трехфазной сети значения мощности будут выше при том же сечении. Запас в 20-30% обычно закладывают на будущее расширение сети, а от пусковых токов насосов защищают правильным подбором характеристики автомата (класса C или D). Длинные трассы (свыше 50-70 метров) требуют увеличения сечения на одну ступень для компенсации падения напряжения.

Как проверить перед покупкой

Рынок насыщен продукцией, которая лишь внешне напоминает оригинал. Первое, с чего начинается проверка – наличие маркировки завода и даты выпуска. Ссылка на соответствие ВВГ-Пнг(А)-LS ГОСТ 31996-2012 на этикетке обязательна. Если продукция сделана по ТУ в обход этих требований, перед вами «кот в мешке». На качественный ВВГ-Пнг(А)-LS производитель всегда наносит название предприятия, номер партии и погонаж.

Чтобы не купить подделку, обратите внимание на эти тревожные признаки:

• подозрительно низкая цена по сравнению с рыночной;
• маркировка нанесена размыто или стирается пальцем;
• толщина изоляции меньше заявленной в документации;
• медь слишком темная или тусклая, будто в сплаве много примесей;
• при изгибе оболочка трескается или ломается;
• бухта легче на ощупь, чем аналог того же метража;
• отсутствует информация об органе сертификации.

Даже один из этих пунктов должен насторожить. Лучше переплатить за честный материал, чем через пару лет вскрывать штробы для замены проводки.

Для чего нужен ВВГ-Пнг(А)-LS

Этот кабель используется для электропроводки внутри помещений с высокими требованиями к пожарной безопасности. Он отличается доступной ценой и простотой монтажа. Кабель ВВГ-Пнг(А)-LS для жилых домов и небольших административных объектов остается золотой серединой по стойкости к возгоранию. Он не боится групповой укладки в лоток, выделяет минимум дыма при тлении и служит десятилетиями при грамотно рассчитанной нагрузке.
